PRODUCT DATA CARD
CONNECTOR SERIES
围绕型号、尺寸、封装与应用场景提供选型信息。

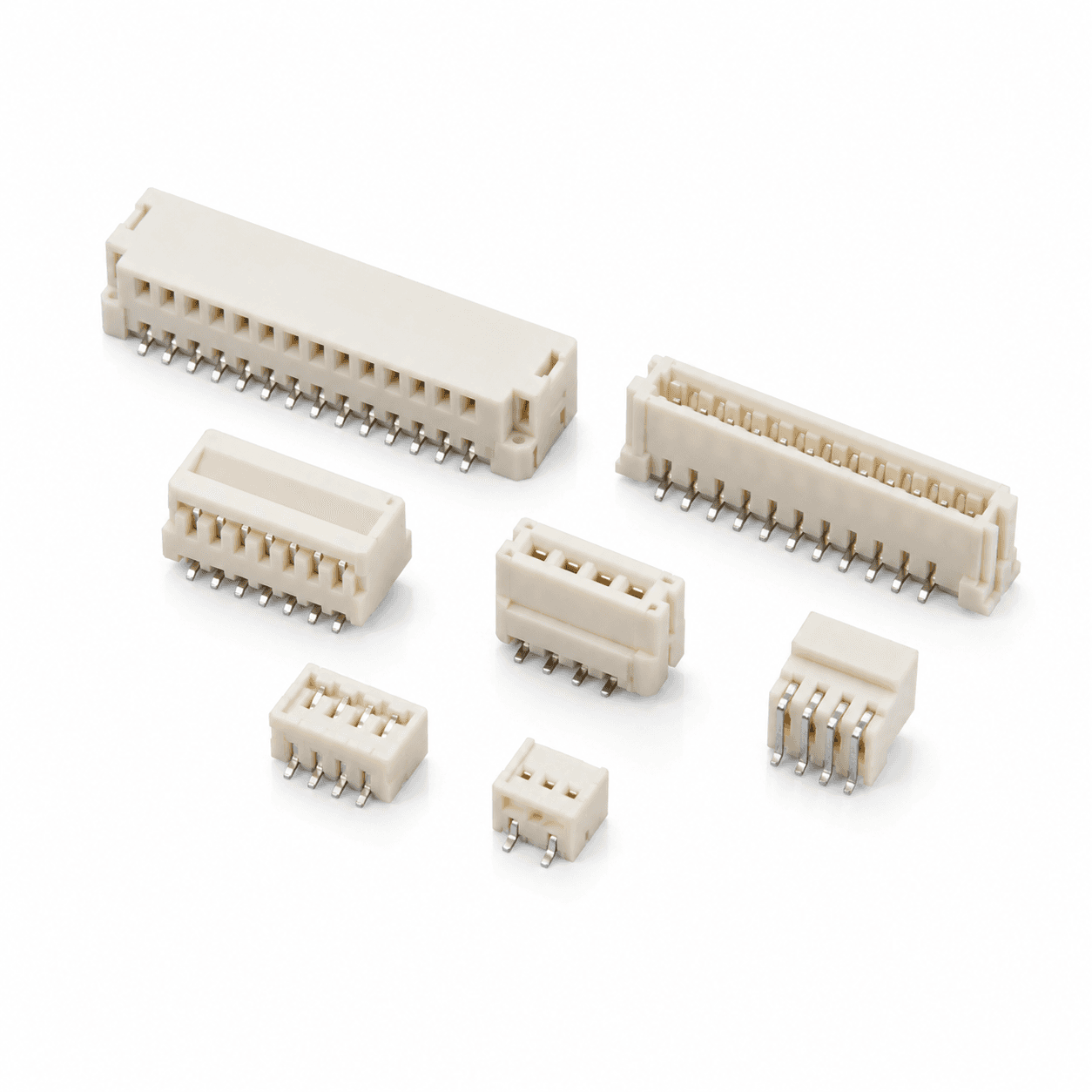

CONNECTOR SERIES
连接器系列
含 FPC/板端连接器编码规则、PIN 数尺寸表、PCB Layout 与连接器图册。
规格尺寸
Catalog pages 105-106, 114
安装方式
SMT
资料支持
图纸与规格书
样品支持
请联系销售
工程提示：设计导入、打样或采购前，可联系唯佳工程与销售团队获取对应图纸、规格书与样品支持。
典型应用：适用于 PCB 板端连接、模组连接及小型设备内部连接。
询盘前建议确认
如手册中未列出完整寿命、操作力或电气参数，可结合项目结构与使用场景进一步确认。
目标外形尺寸、安装空间或结构图
安装方式、焊接方式与操作方向
是否需要防水、防尘、侧按或特殊触感
样品数量、预计用量与交付节奏
技术参数概览
更完整的寿命、操作力、电气参数与图纸可随项目需求提供。
产品系列
板端连接器
型号
CONNECTOR SERIES
外形尺寸
Catalog pages 105-106, 114
安装 / 封装
SMT
主要点点
含 FPC/板端连接器编码规则、PIN 数尺寸表、PCB Layout 与连接器图册。
典型应用
适用于 PCB 板端连接、模组连接及小型设备内部连接。
系列通用技术规格
该系列产品的典型参数范围，具体型号请参考规格书。
间距(Pitch)范围
0.5 - 2.54 mm
针数(Pin Count)
2 - 40 pins
接触电阻
<= 30 mOhm (Au) / <= 100 mOhm (Sn)
耐电流
1A - 5A (per pin)
绝缘电阻
>= 100 MOhm @ 500V DC
规格书 / 图纸
联系获取对应型号资料
样品与替代型号
按应用与尺寸匹配候选系列
CATALOG DRAWINGS
产品手册图纸与参数表
以下资料来自唯佳产品手册，已针对网页阅读进行清晰化处理，可用于快速查看外形尺寸、PCB 孔位、电路图与参数表。
VERIFICATION
选型确认建议
确认PCB空间与焊接方式
确认操作力、行程与寿命
确认环境与防护要求
