PRODUCT DATA CARD
TACT SWITCH SERIES
围绕型号、尺寸、封装与应用场景提供选型信息。
TACT SWITCH SERIES

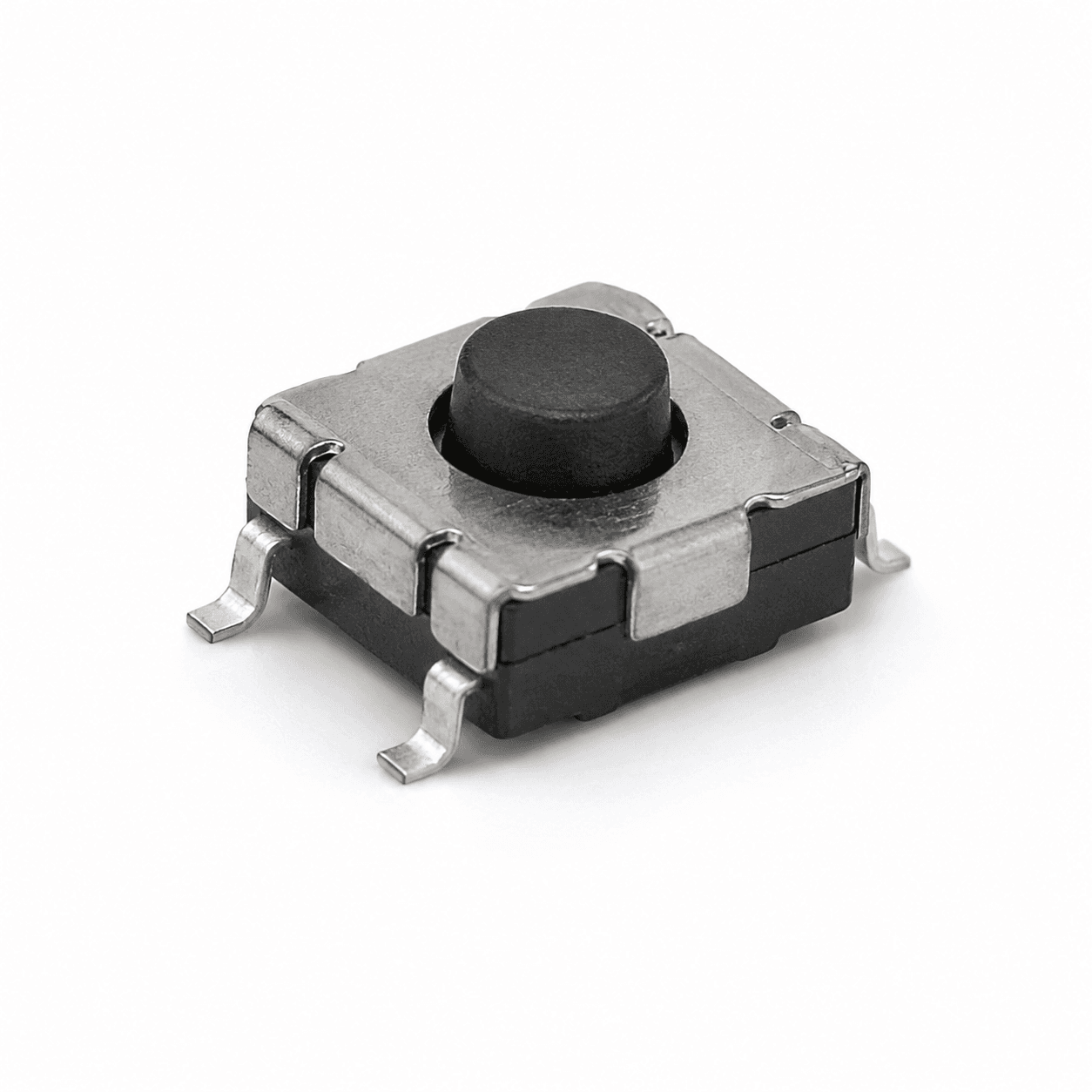

轻触开关系列
含轻触开关结构图、PCB 孔位、电路图与技术参数。
规格尺寸

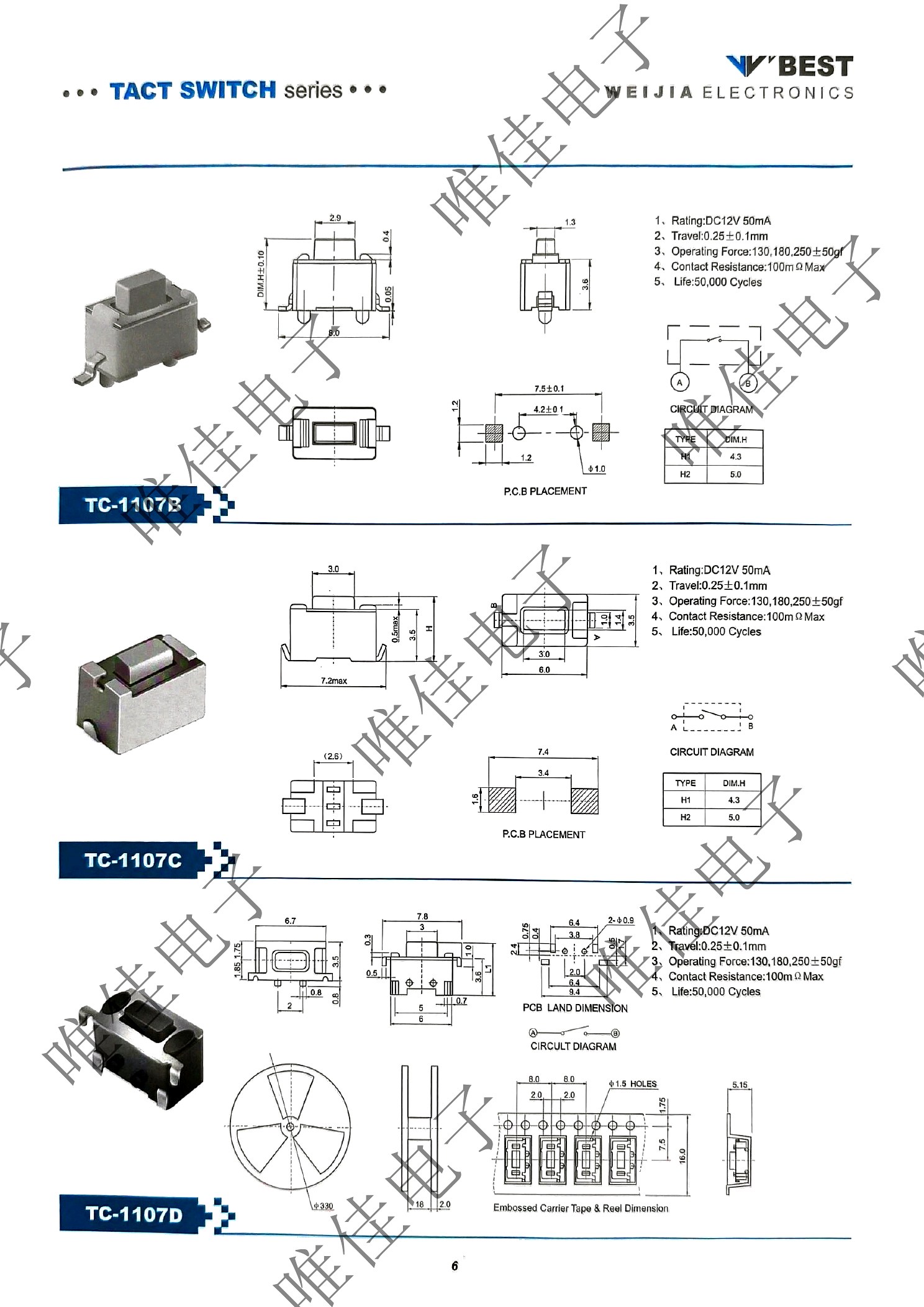

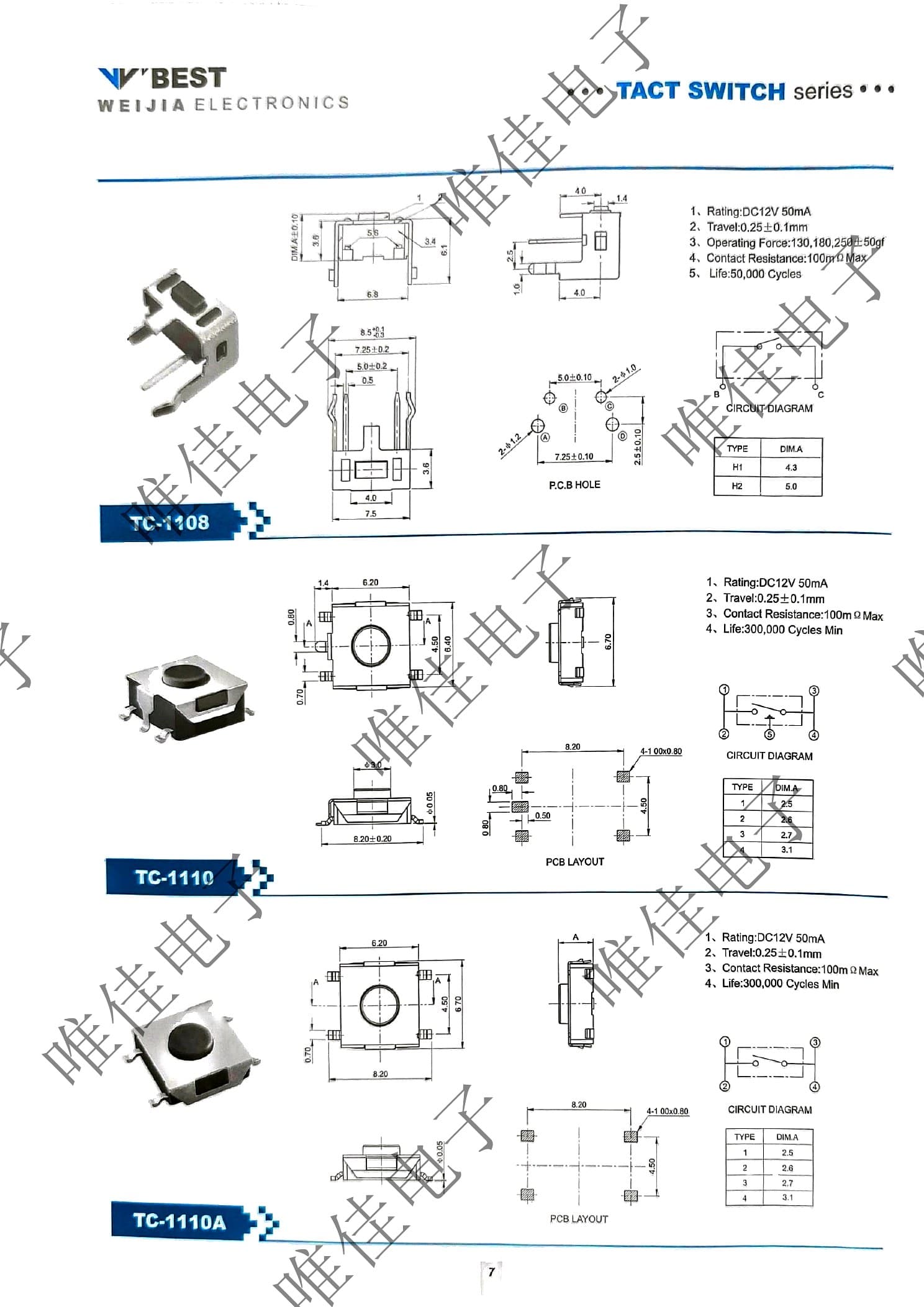

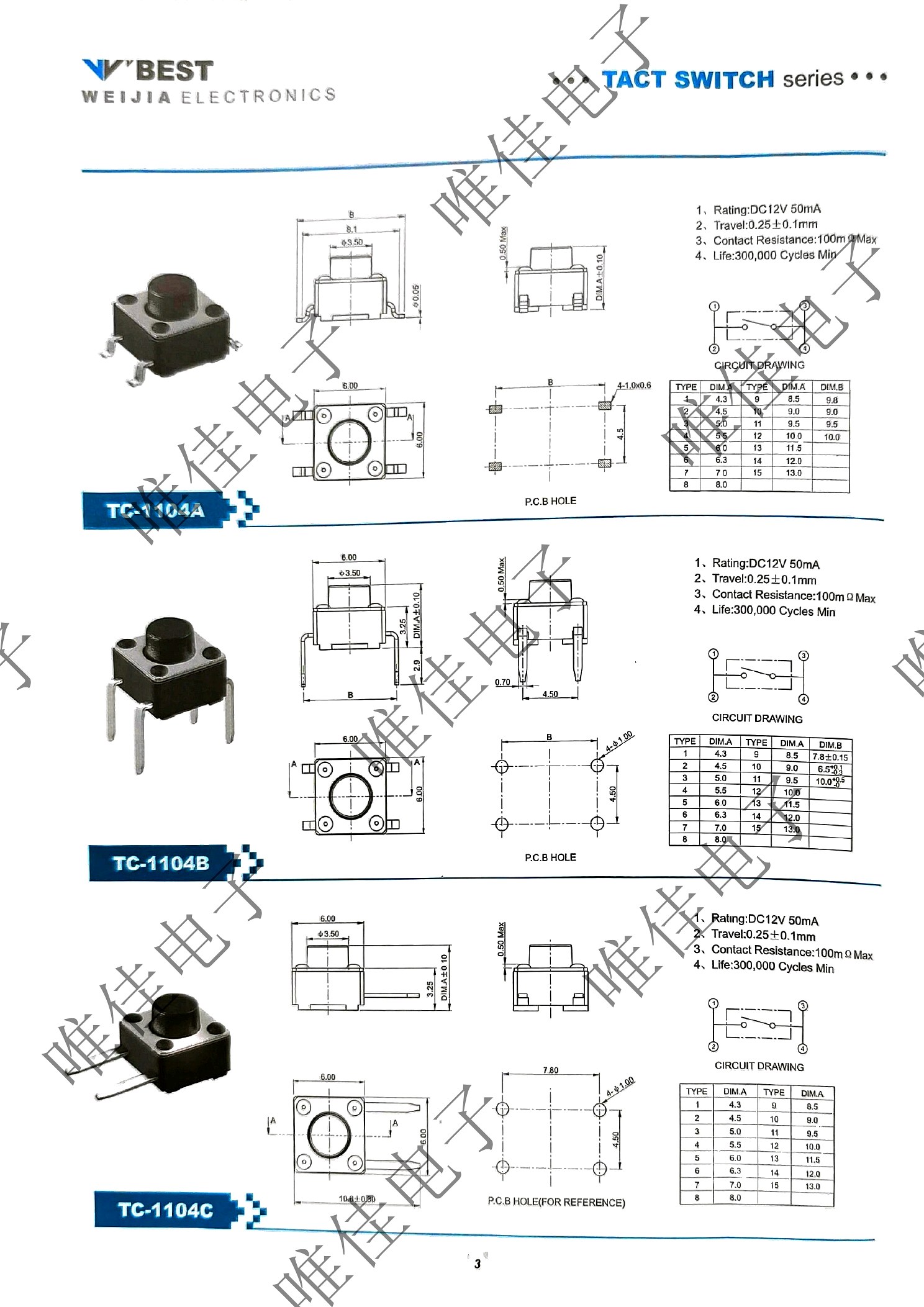

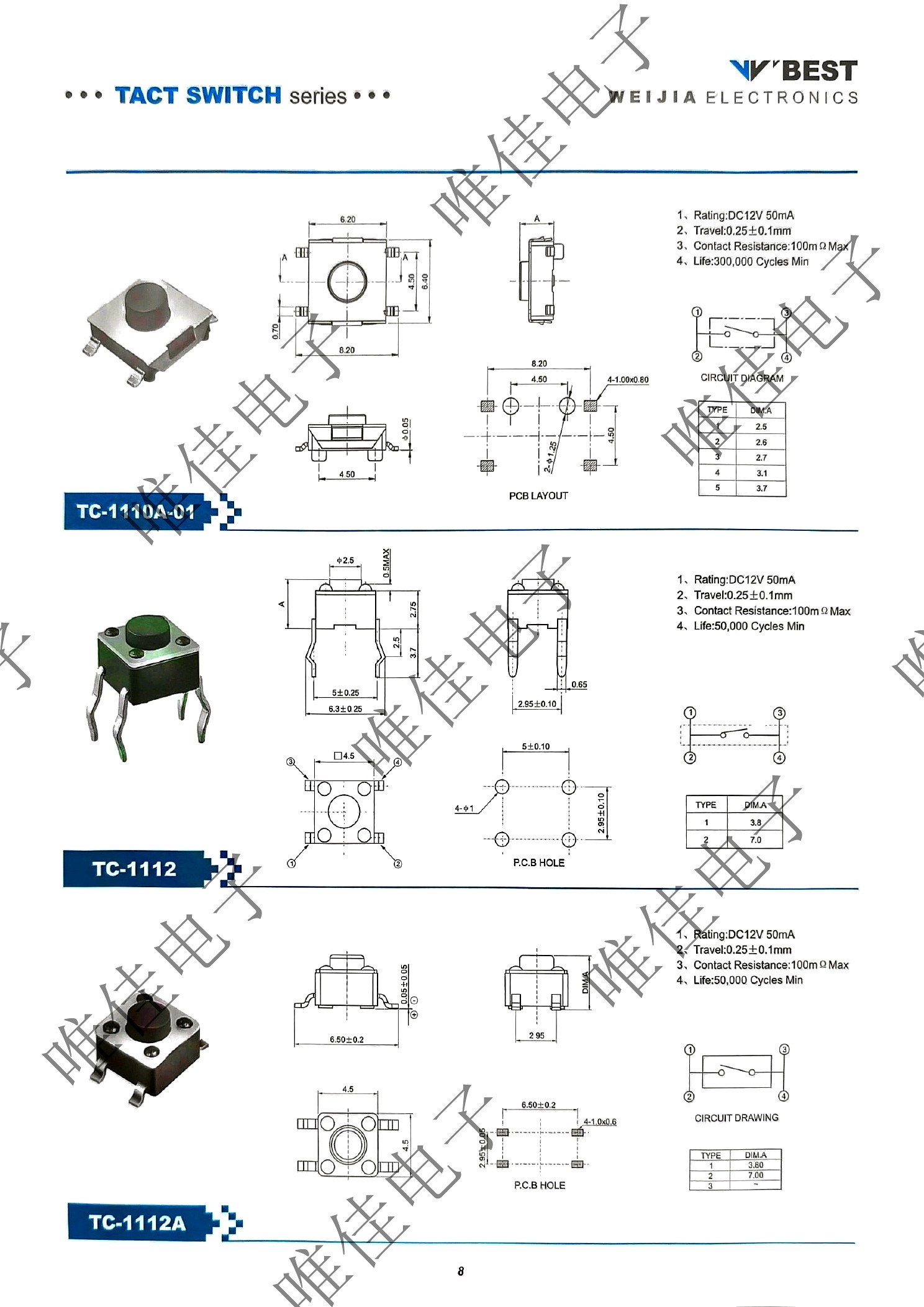

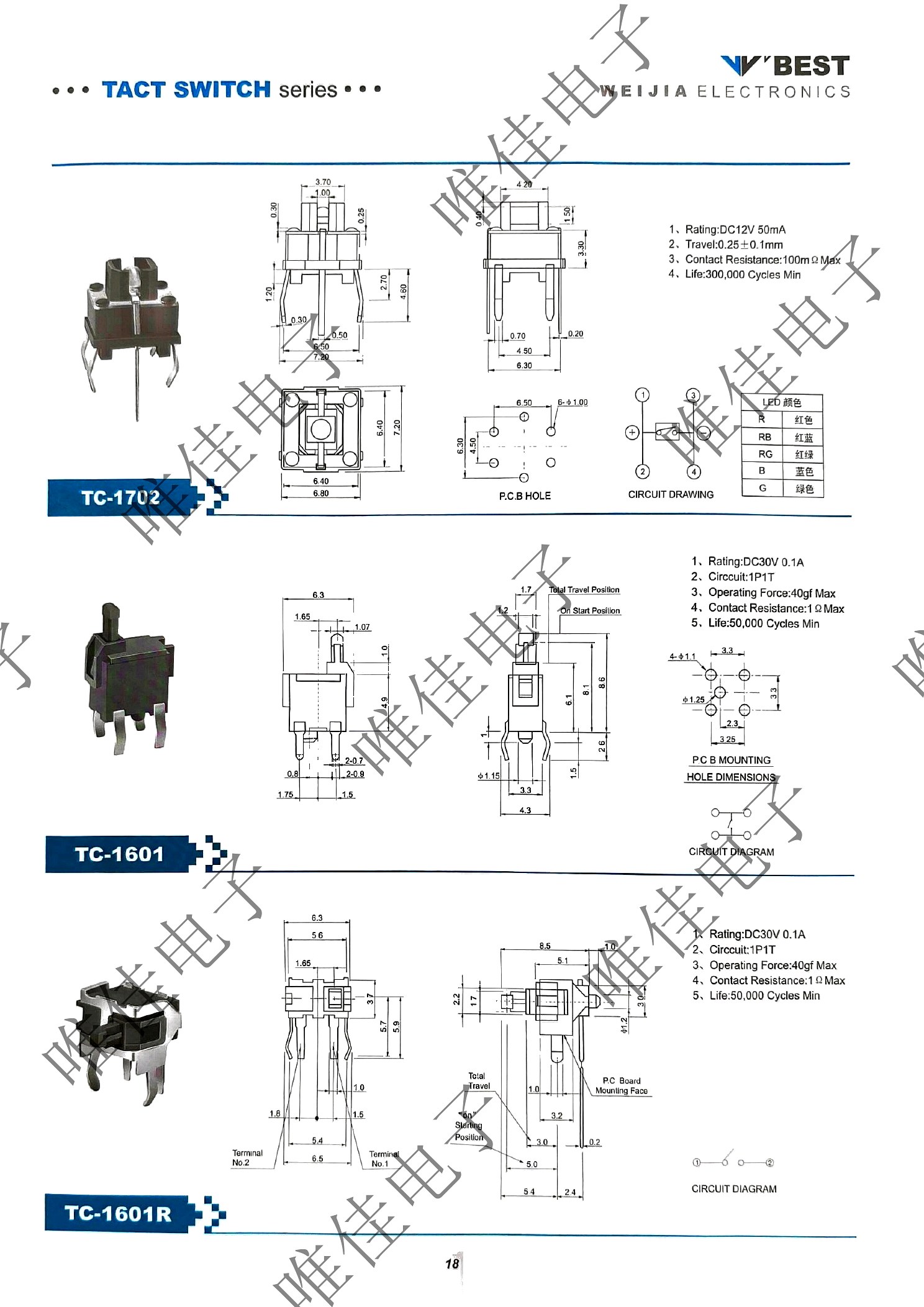

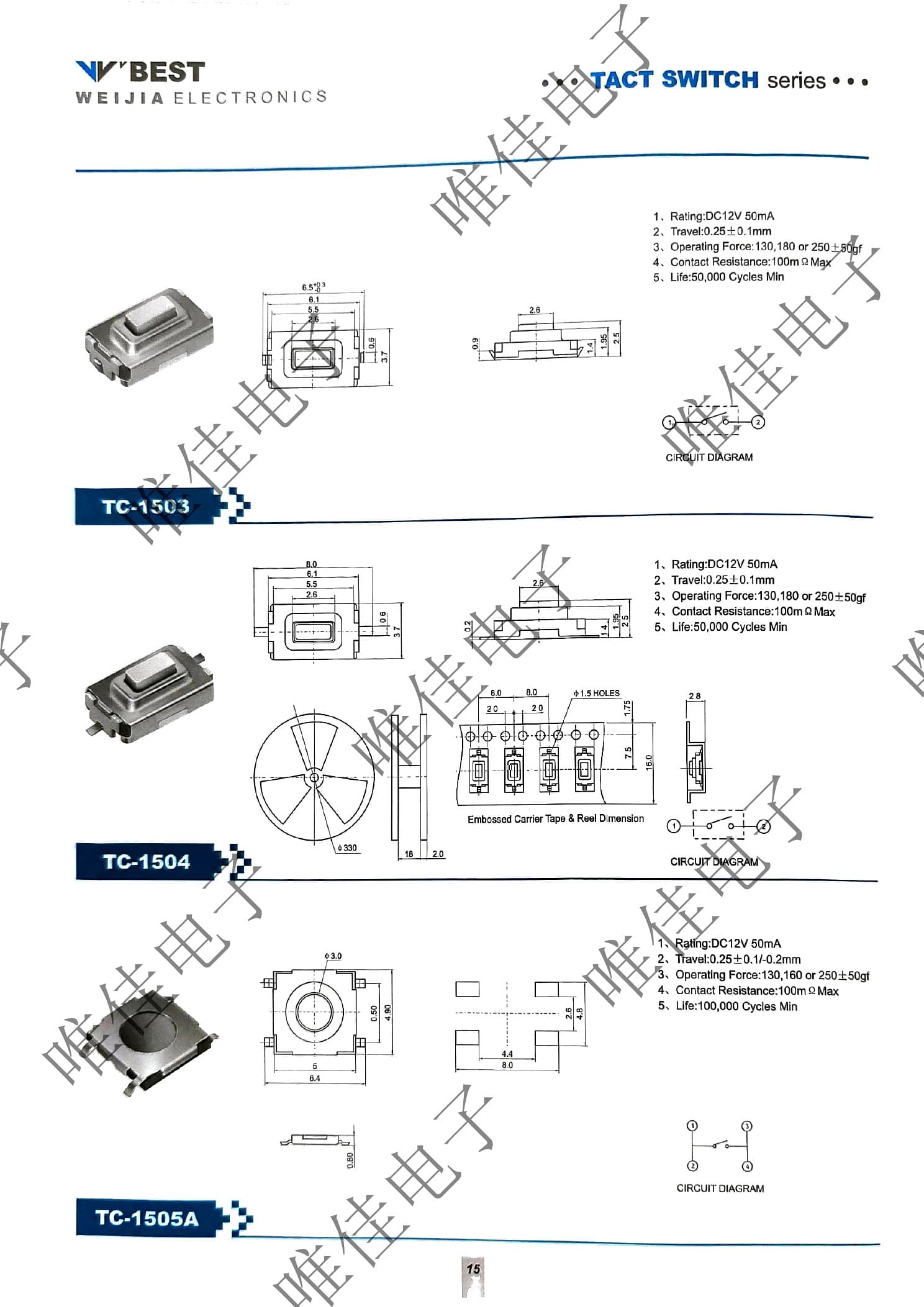

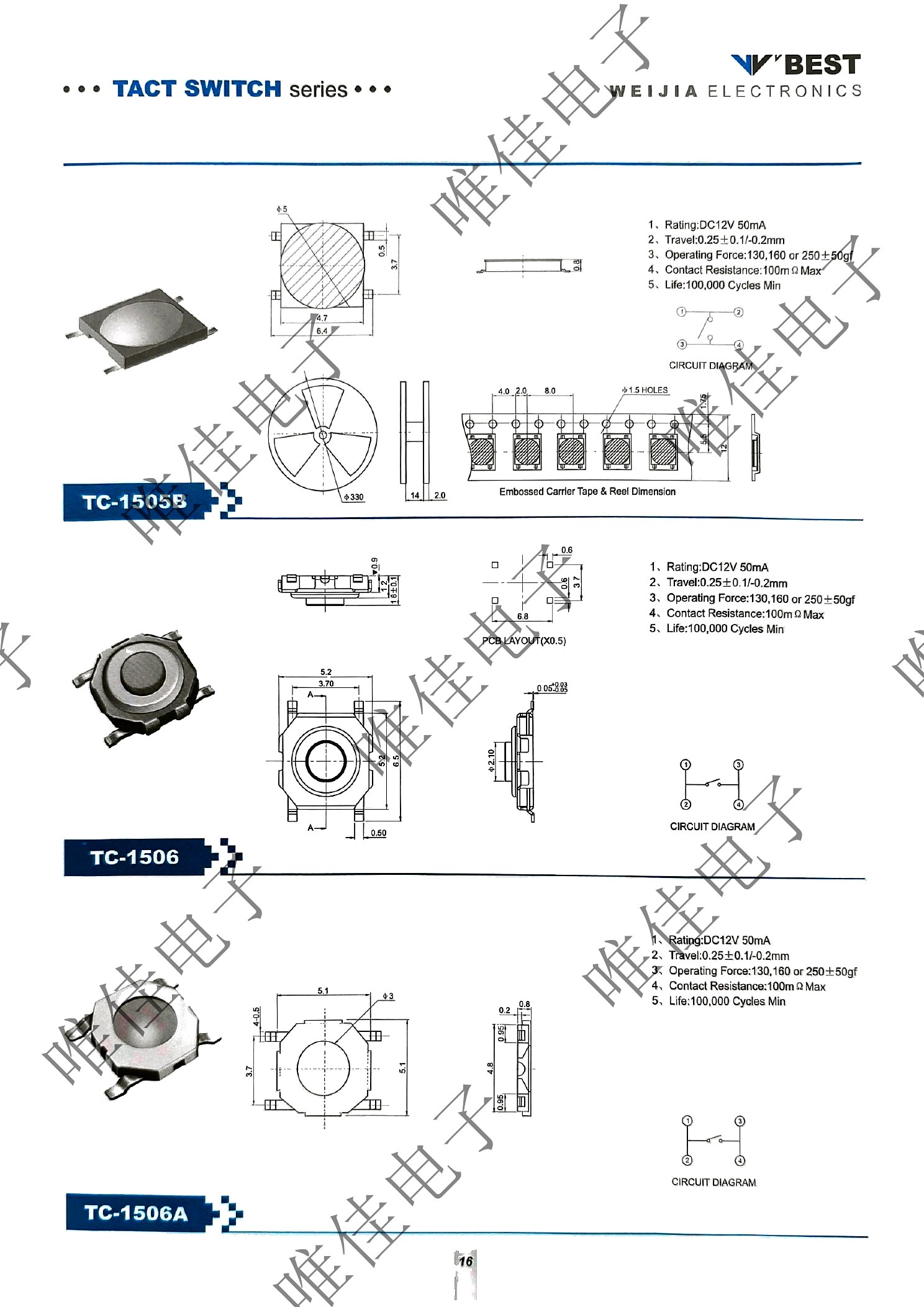

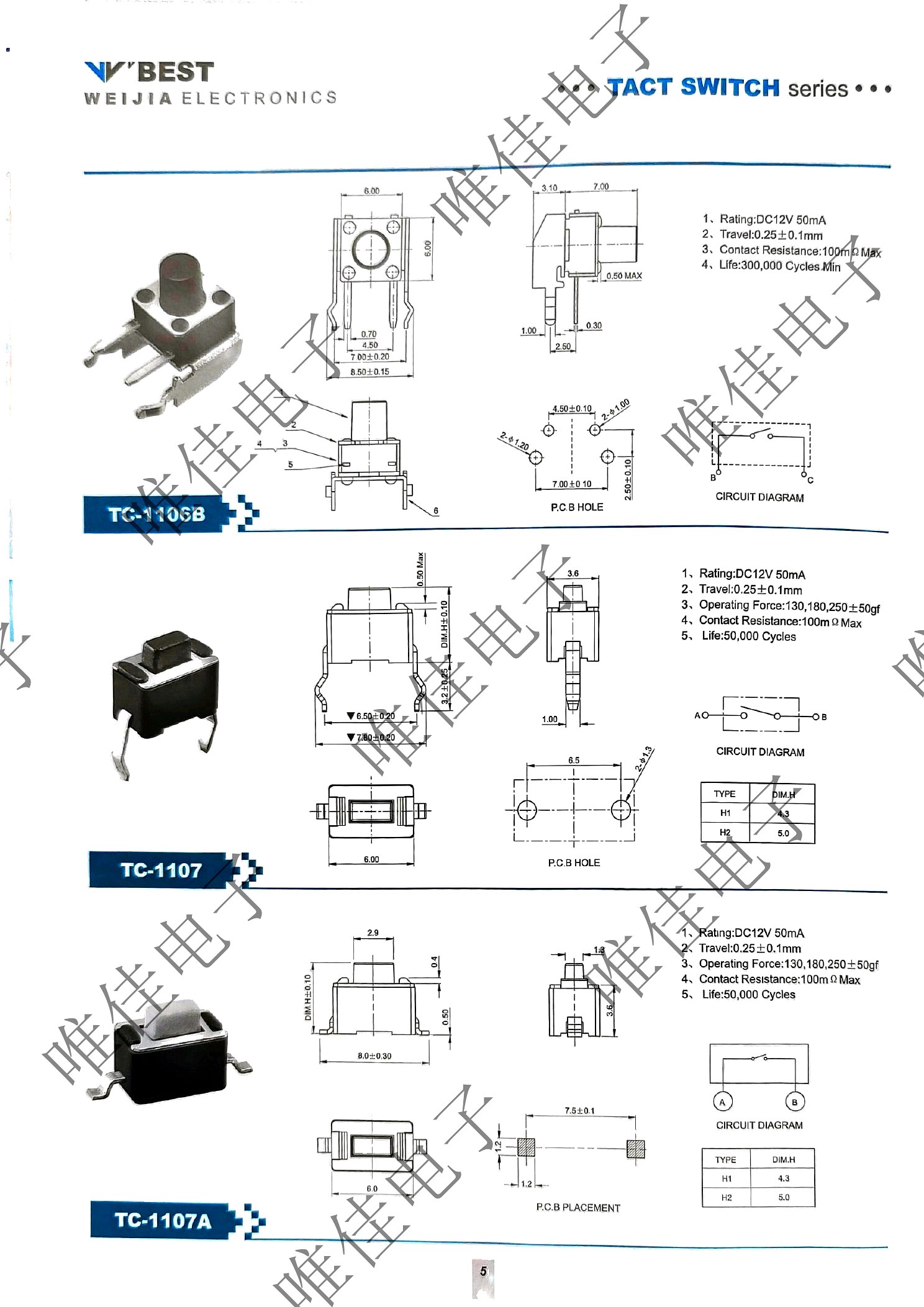

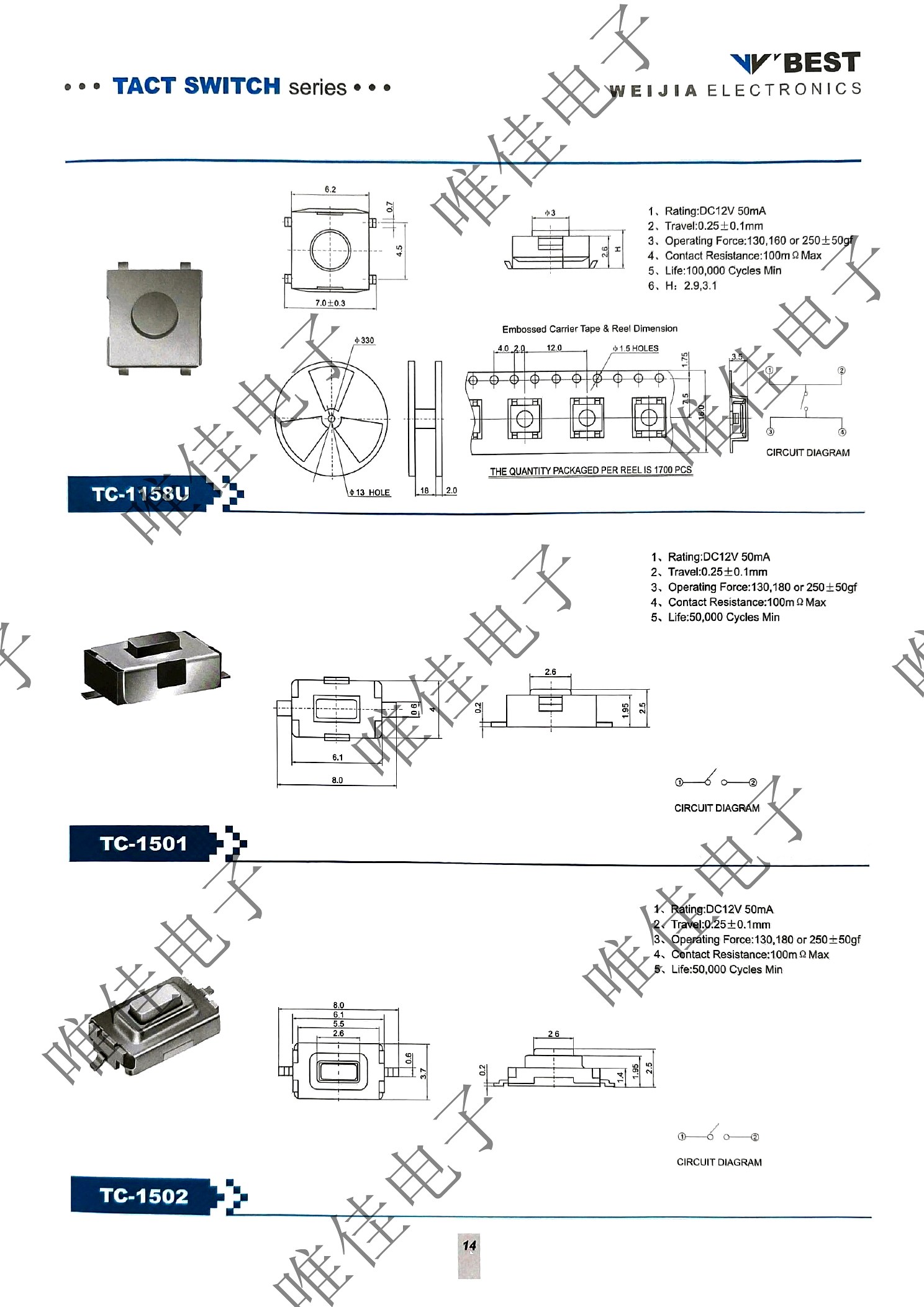

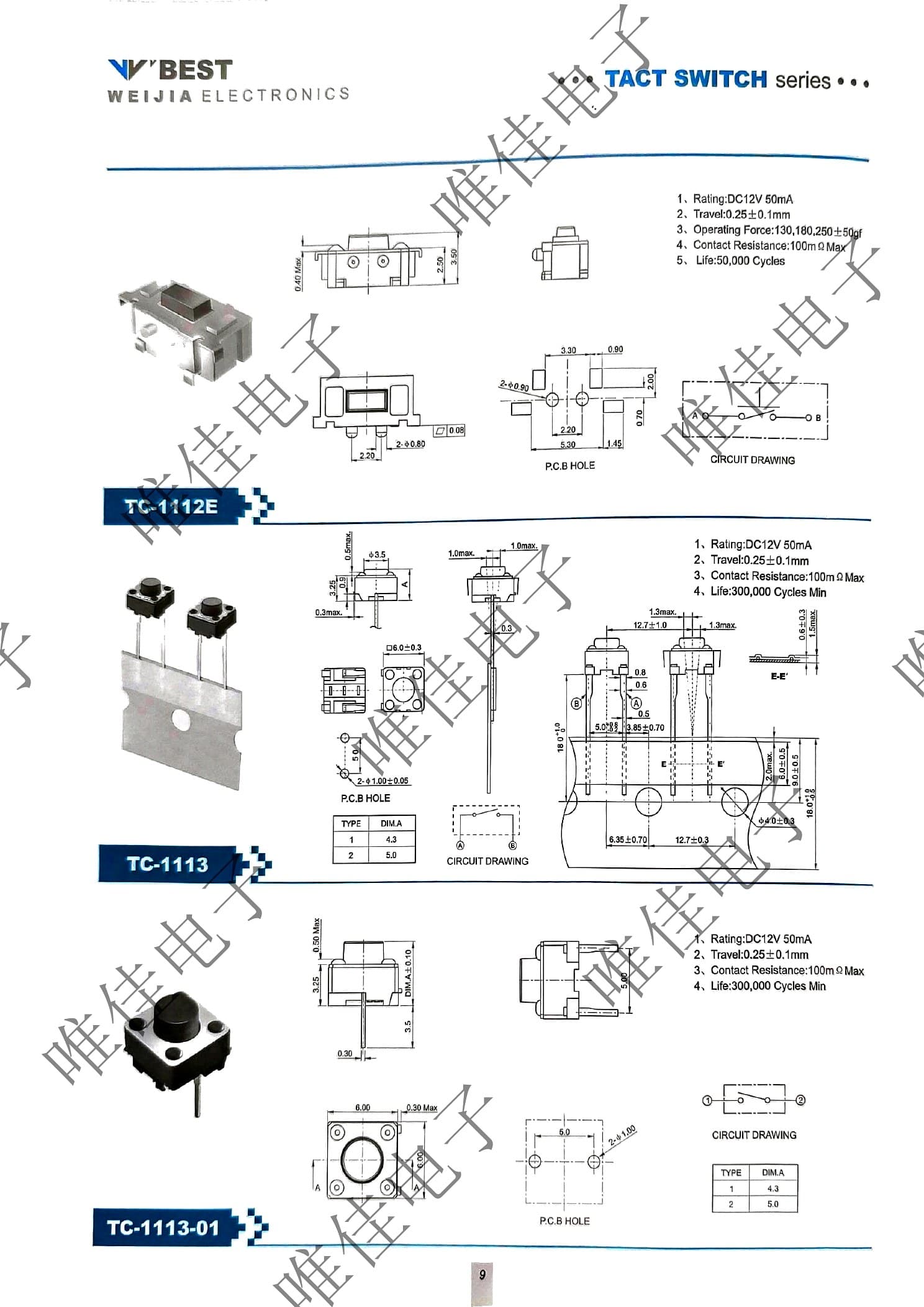

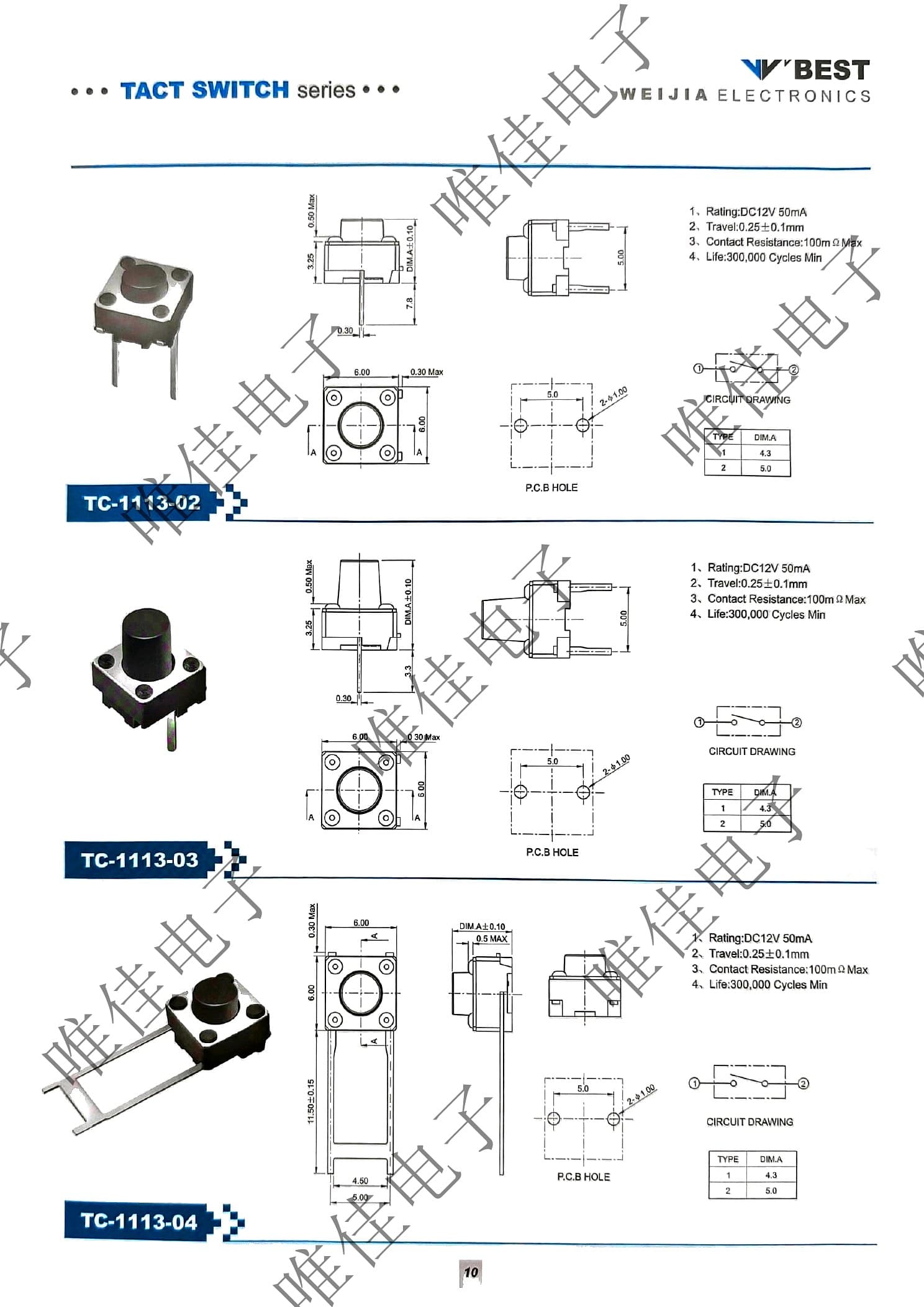

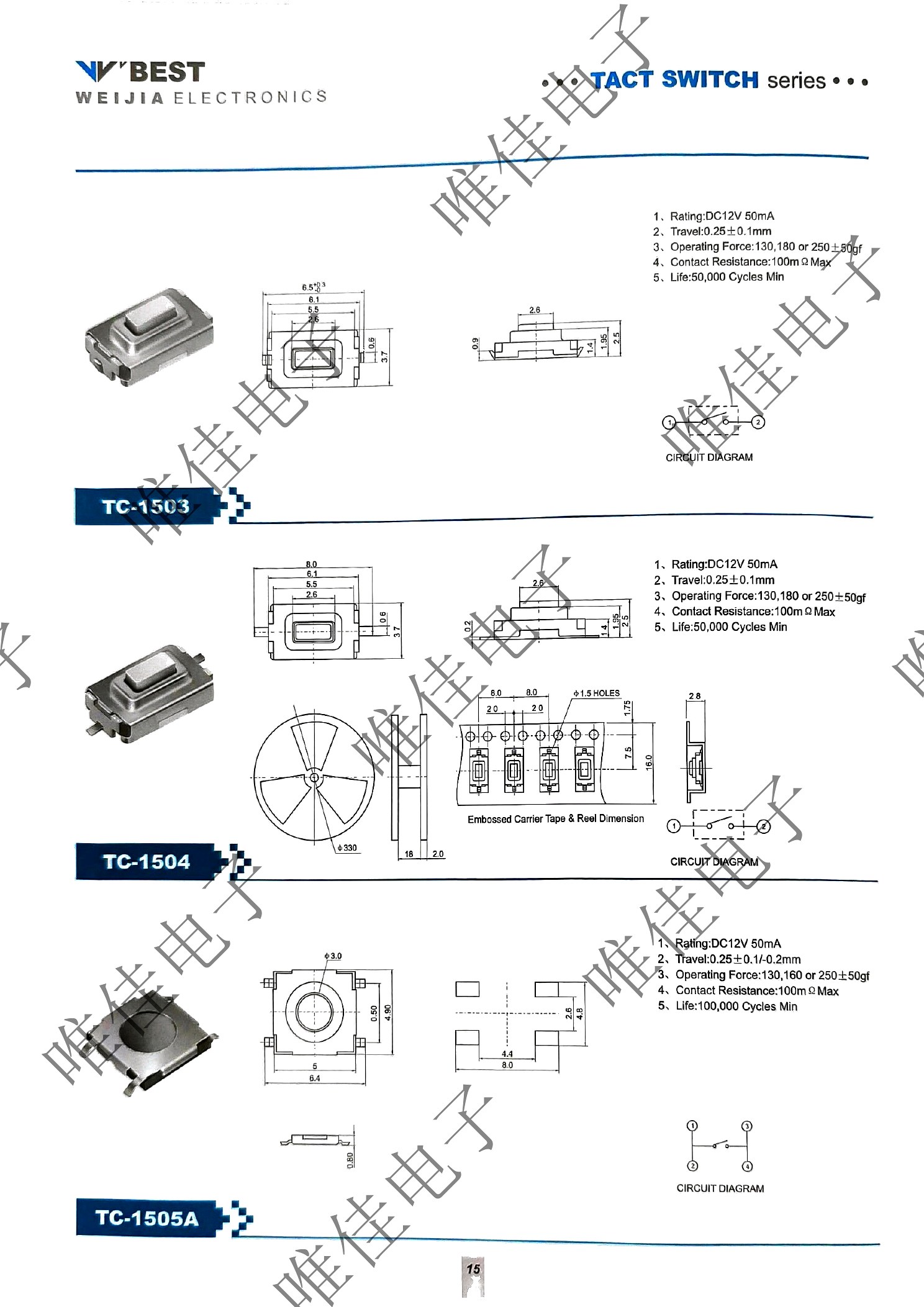

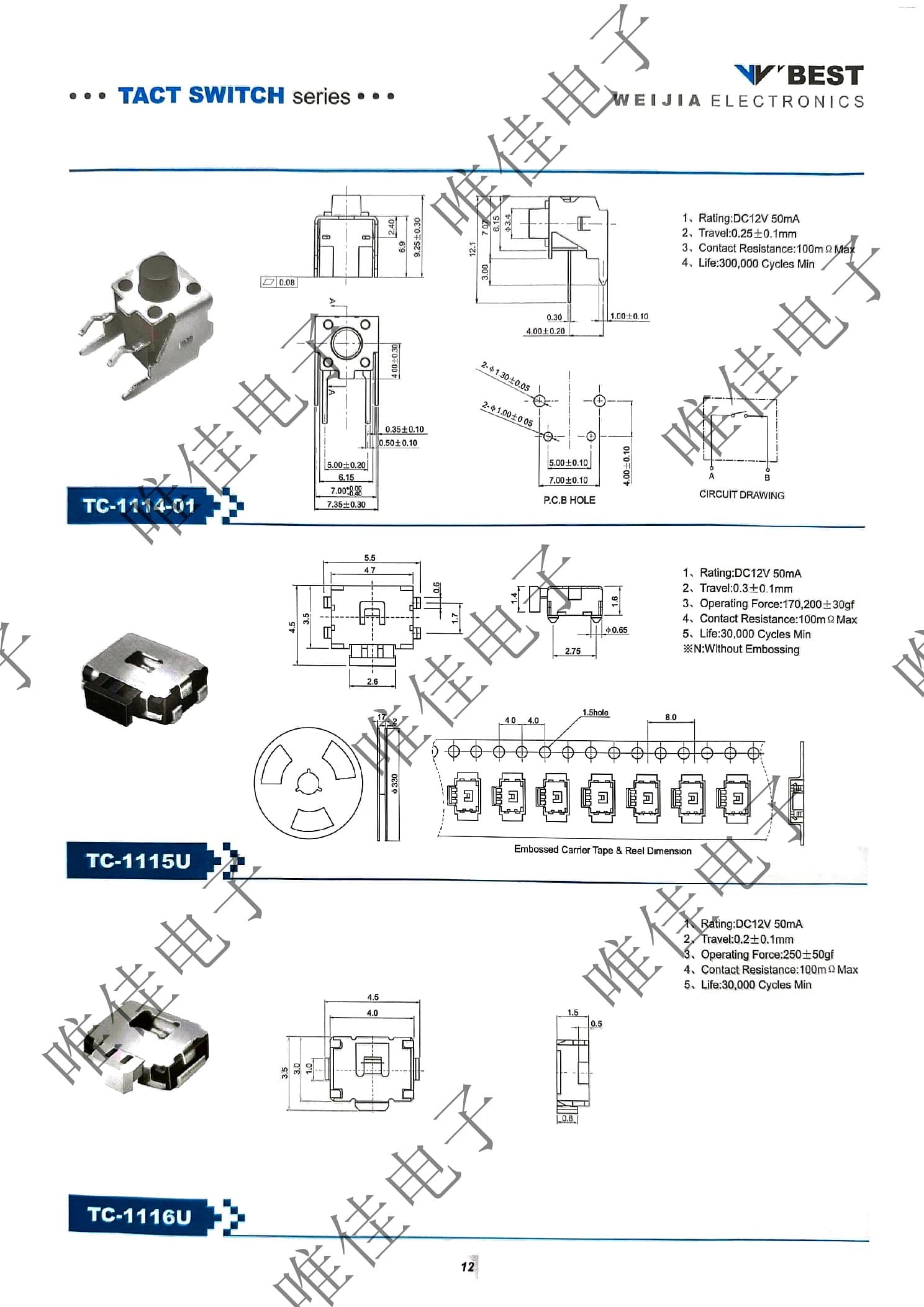

Catalog pages 9-27
安装方式
Assembly
资料支持
图纸与规格书
样品支持
请联系销售
工程提示：设计导入、打样或采购前，可联系唯佳工程与销售团队获取对应图纸、规格书与样品支持。
典型应用：适用于移动终端、遥控器、控制面板、消费电子及小型设备按键结构。
询盘前建议确认
如手册中未列出完整寿命、操作力或电气参数，可结合项目结构与使用场景进一步确认。
目标外形尺寸、安装空间或结构图
安装方式、焊接方式与操作方向
是否需要防水、防尘、侧按或特殊触感
样品数量、预计用量与交付节奏
技术参数概览
更完整的寿命、操作力、电气参数与图纸可随项目需求提供。
产品系列
轻触开关
型号
TACT SWITCH SERIES
外形尺寸
Catalog pages 9-27
安装 / 封装
Assembly
主要点点
含轻触开关结构图、PCB 孔位、电路图与技术参数。
典型应用
适用于移动终端、遥控器、控制面板、消费电子及小型设备按键结构。
系列通用技术规格
该系列产品的典型参数范围，具体型号请参考规格书。
操作力范围
80 - 260 gf
行程范围
0.1 - 0.5 mm
寿命范围
100K - 1M+ cycles
接触电阻
<= 100 mOhm (initial)
额定电压/电流
<= 50V DC / <= 50mA (signal)
耐温等级
-20C to +70C (operating)
规格书 / 图纸
联系获取对应型号资料
样品与替代型号
按应用与尺寸匹配候选系列
VERIFICATION
选型确认建议
确认PCB空间与焊接方式
确认操作力、行程与寿命
确认环境与防护要求
