PRODUCT DATA CARD
VERTICAL SLIDE SWITCH SERIES
围绕型号、尺寸、封装与应用场景提供选型信息。
VERTICAL SLIDE SWITCH SERIES

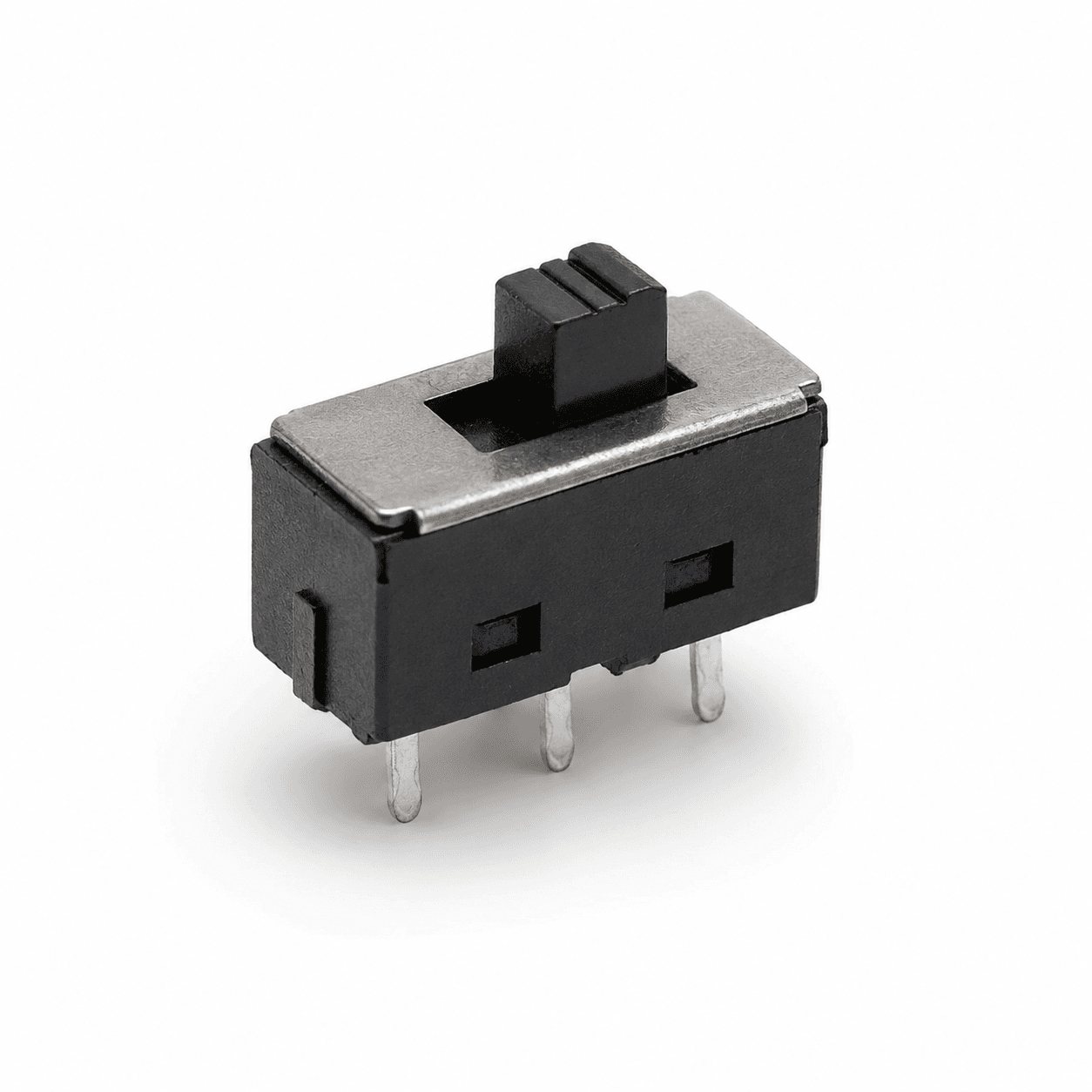

拨动开关系列
覆盖多种拨动开关规格，含产品图、尺寸图和端子/电路信息。
规格尺寸
Catalog pages 34-92
安装方式
DIP
资料支持
图纸与规格书
样品支持
请联系销售
工程提示：设计导入、打样或采购前，可联系唯佳工程与销售团队获取对应图纸、规格书与样品支持。
典型应用：适用于档位切换、模式选择、面板控制及小型电子设备的滑动操作结构。
询盘前建议确认
如手册中未列出完整寿命、操作力或电气参数，可结合项目结构与使用场景进一步确认。
目标外形尺寸、安装空间或结构图
安装方式、焊接方式与操作方向
是否需要防水、防尘、侧按或特殊触感
样品数量、预计用量与交付节奏
技术参数概览
更完整的寿命、操作力、电气参数与图纸可随项目需求提供。
产品系列
滑动开关
型号
VERTICAL SLIDE SWITCH SERIES
外形尺寸
Catalog pages 34-92
安装 / 封装
DIP
主要点点
覆盖多种拨动开关规格，含产品图、尺寸图和端子/电路信息。
典型应用
适用于档位切换、模式选择、面板控制及小型电子设备的滑动操作结构。
规格书 / 图纸
联系获取对应型号资料
样品与替代型号
按应用与尺寸匹配候选系列

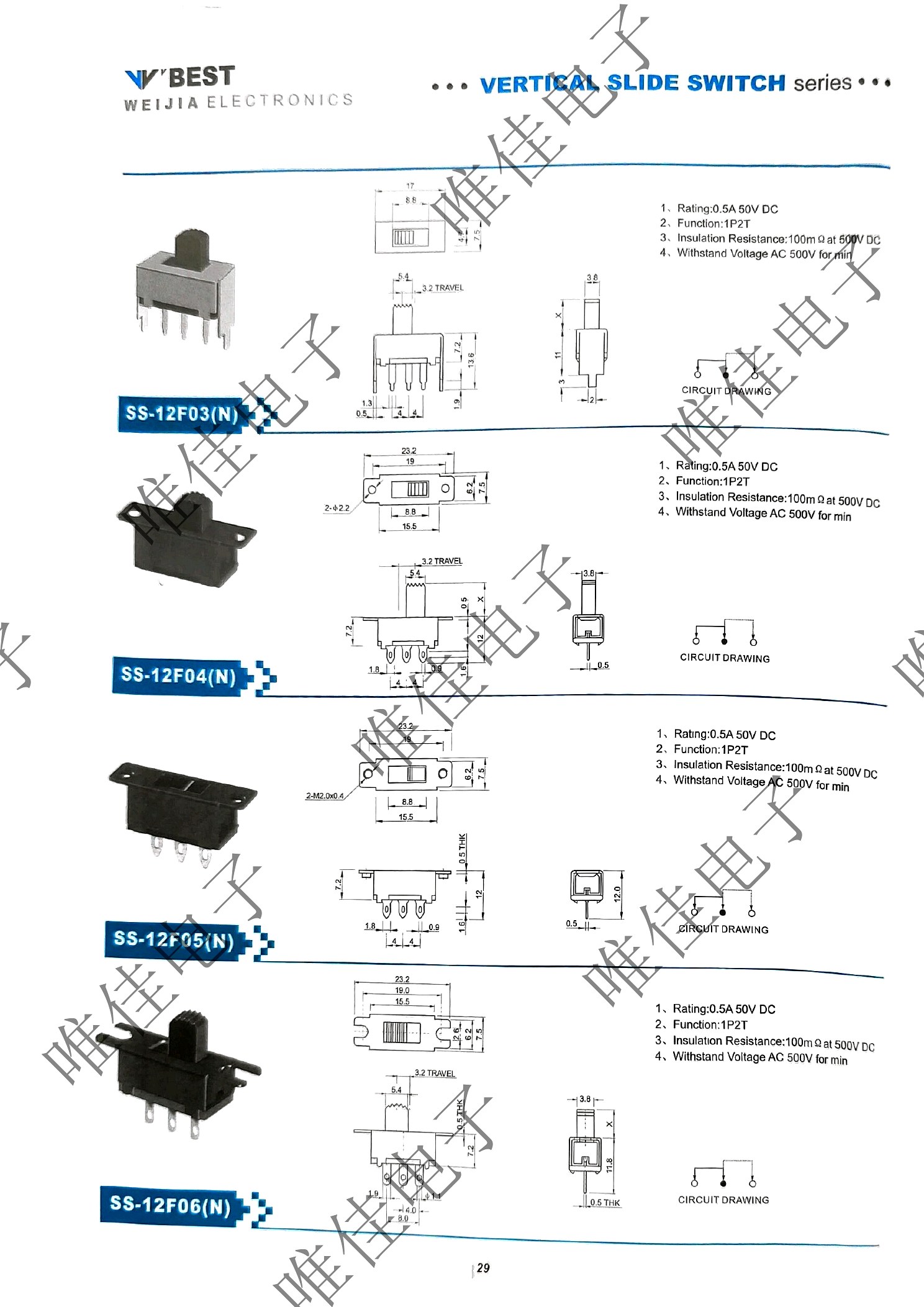

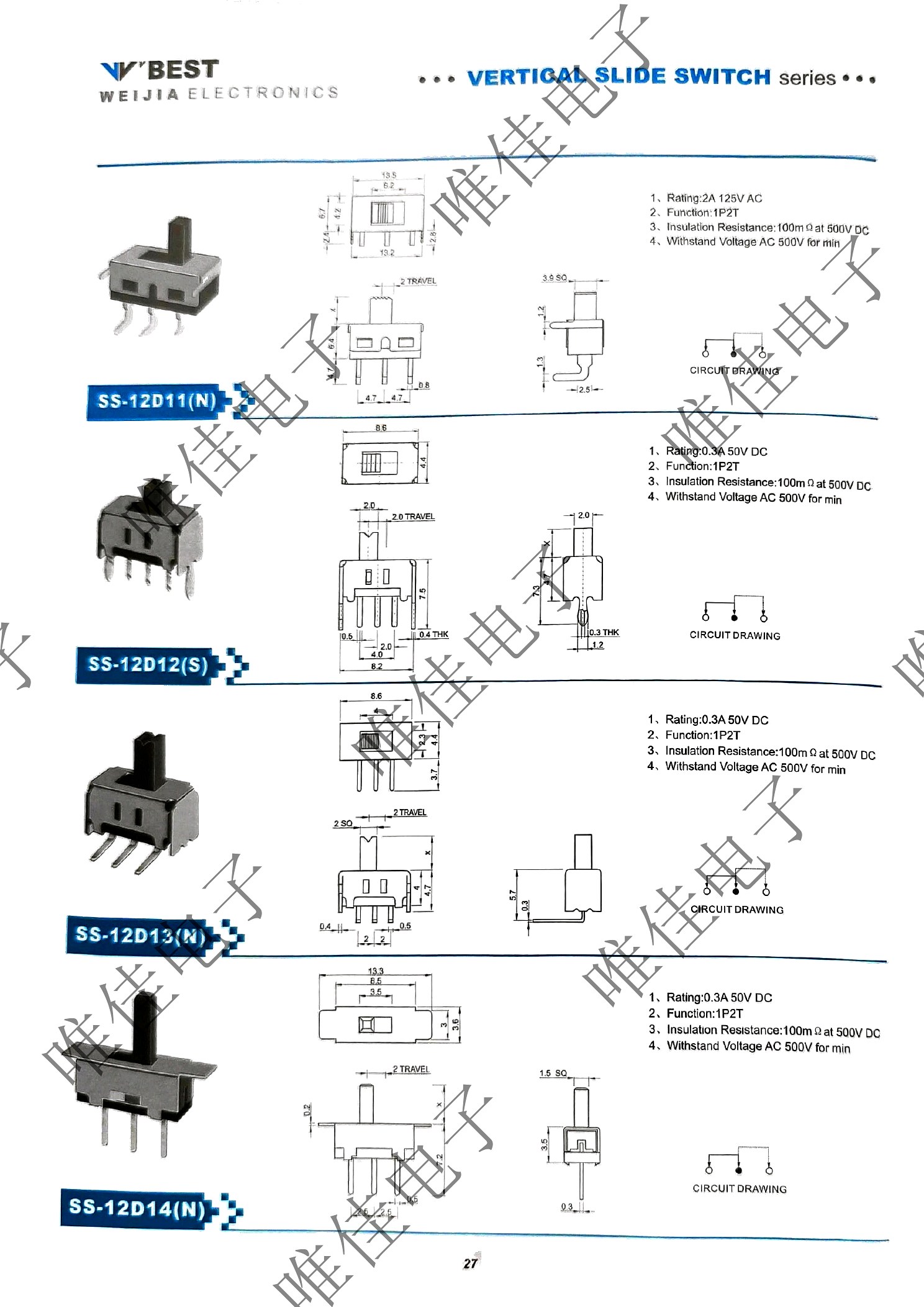

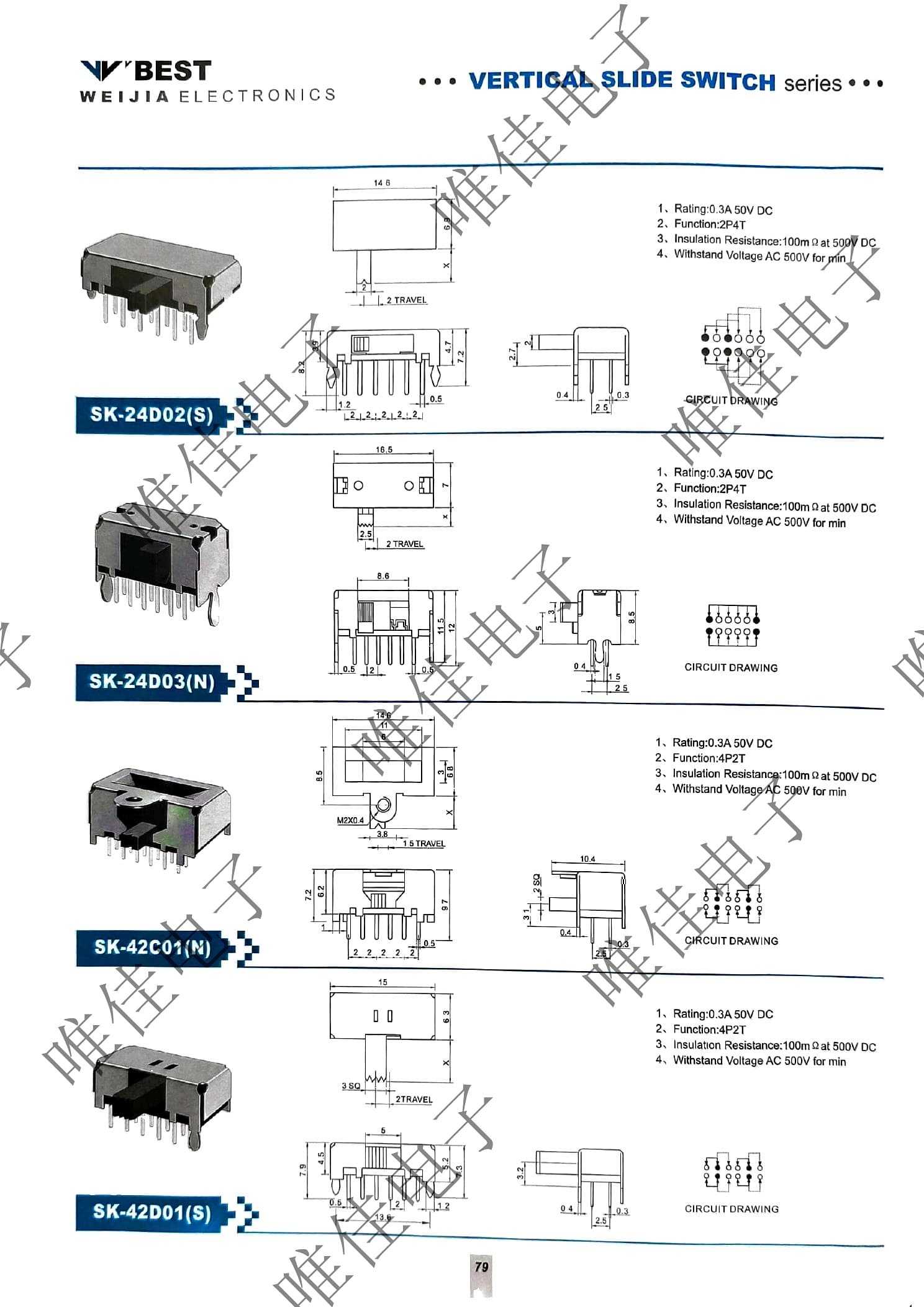

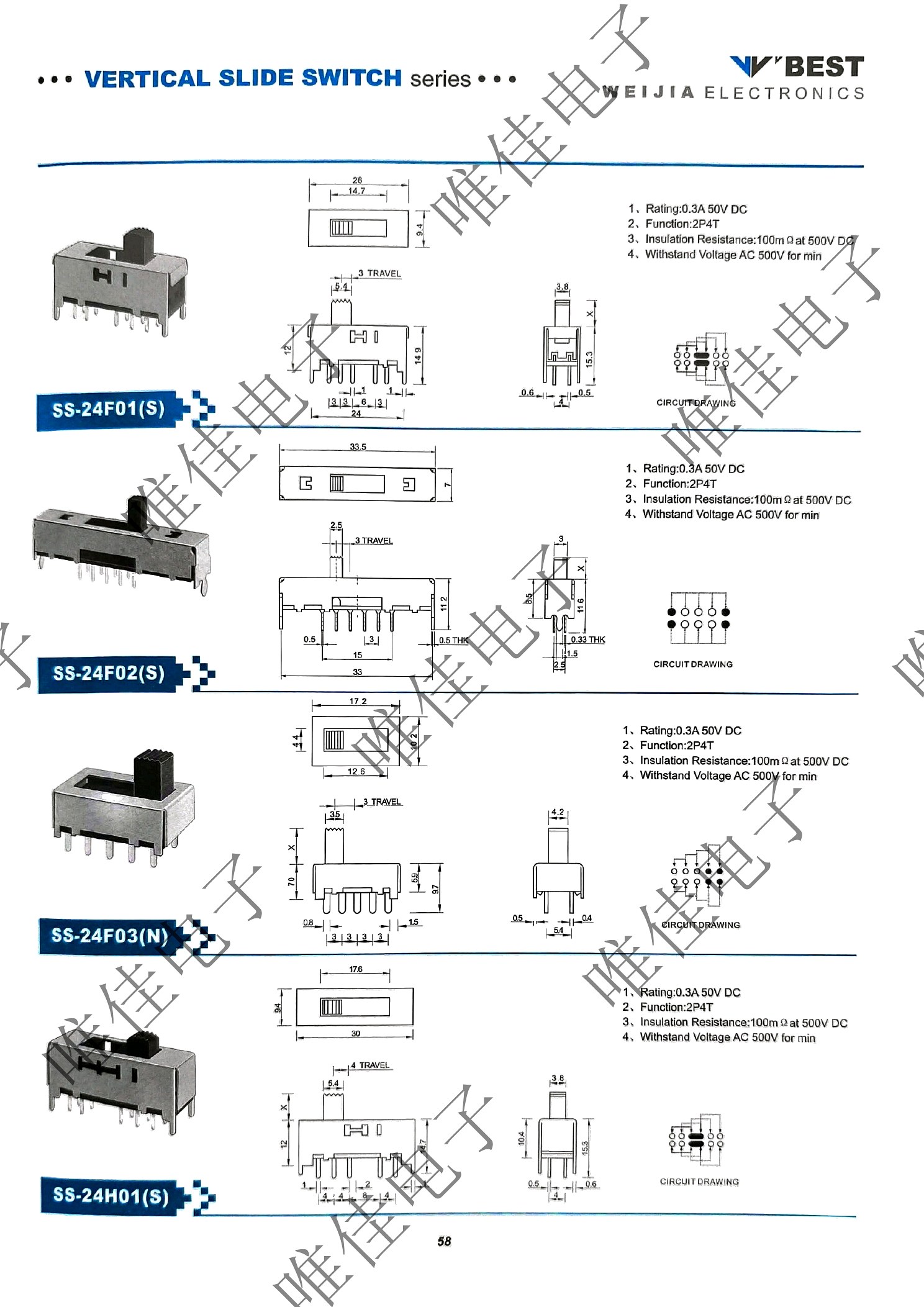

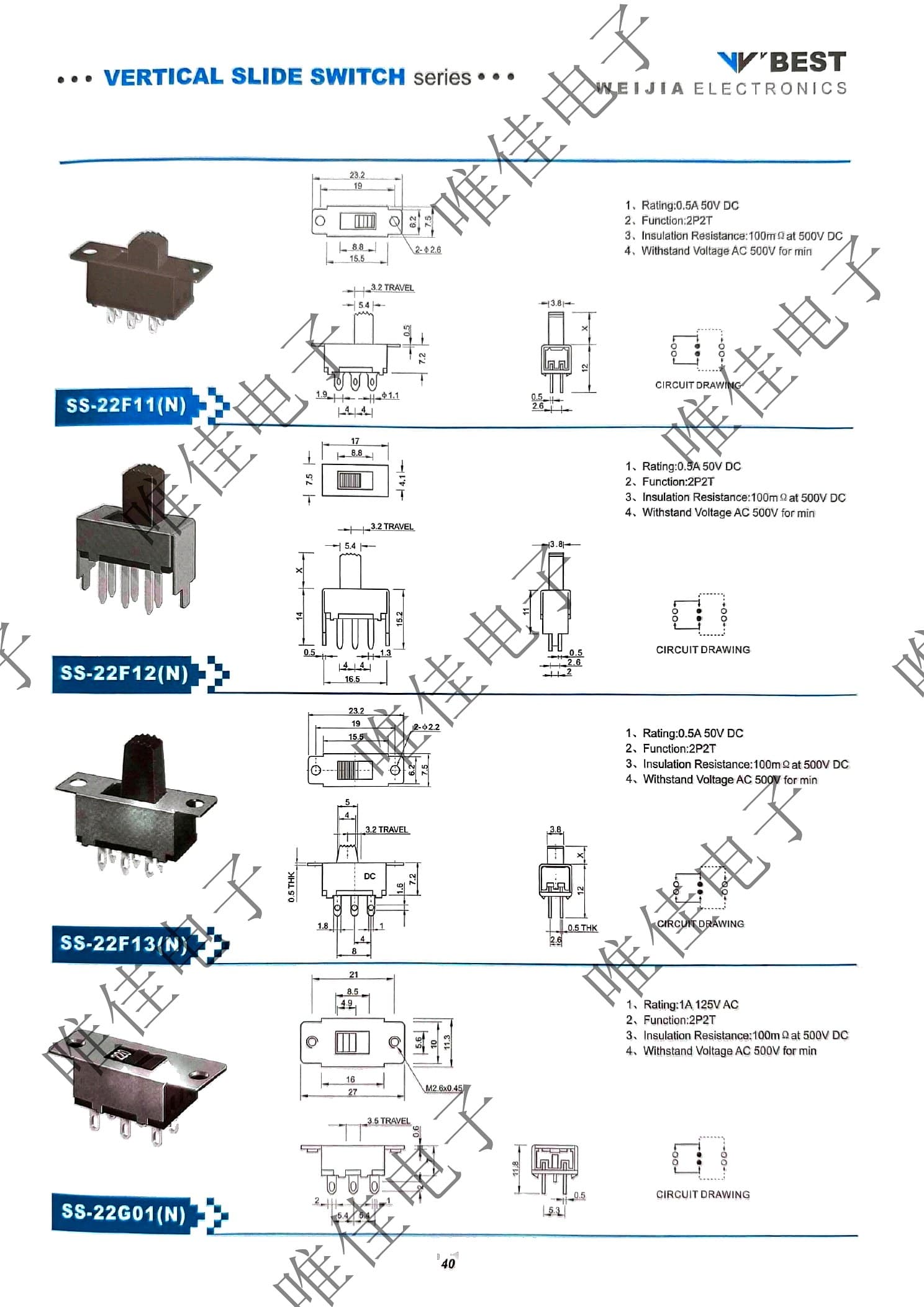

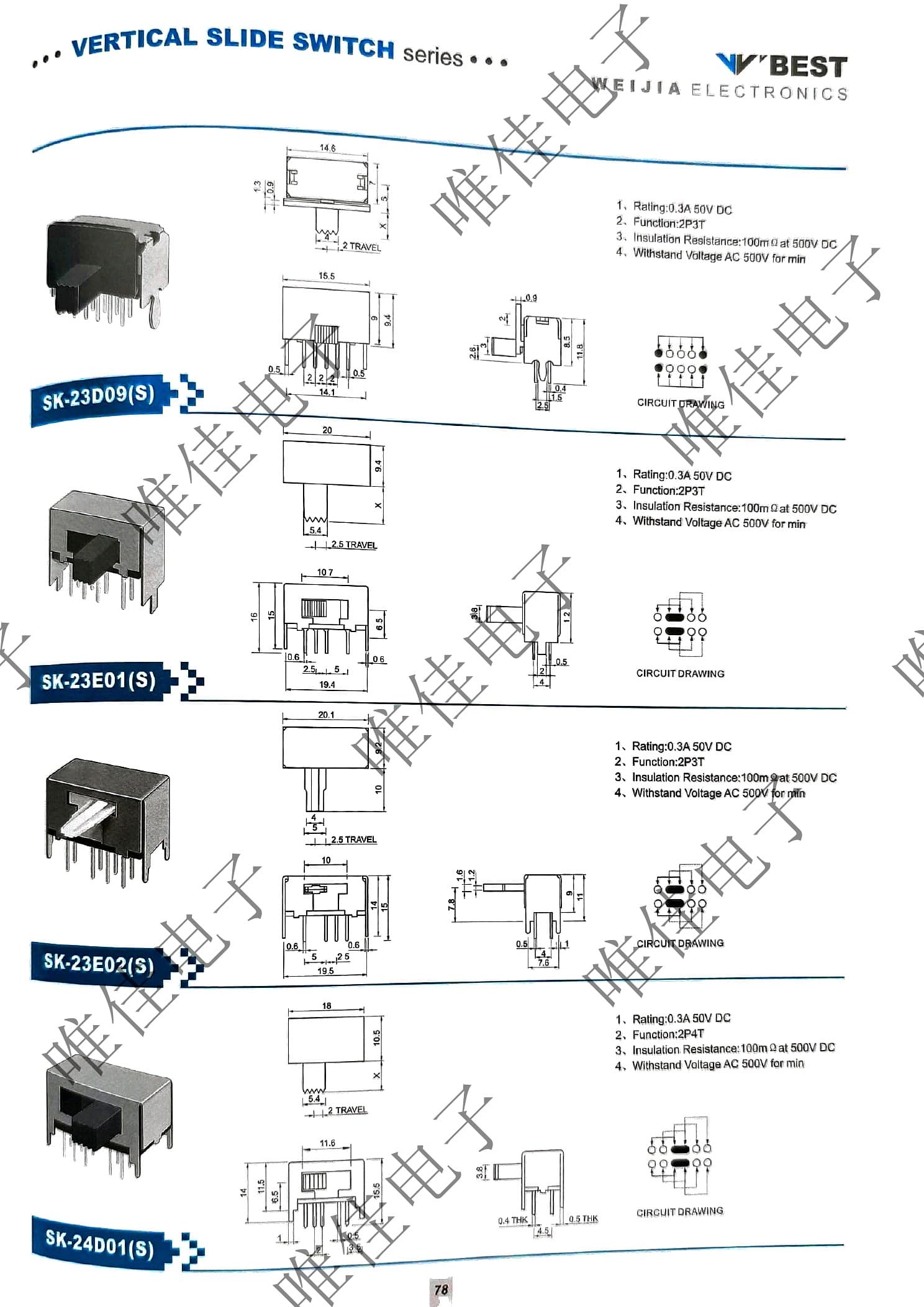

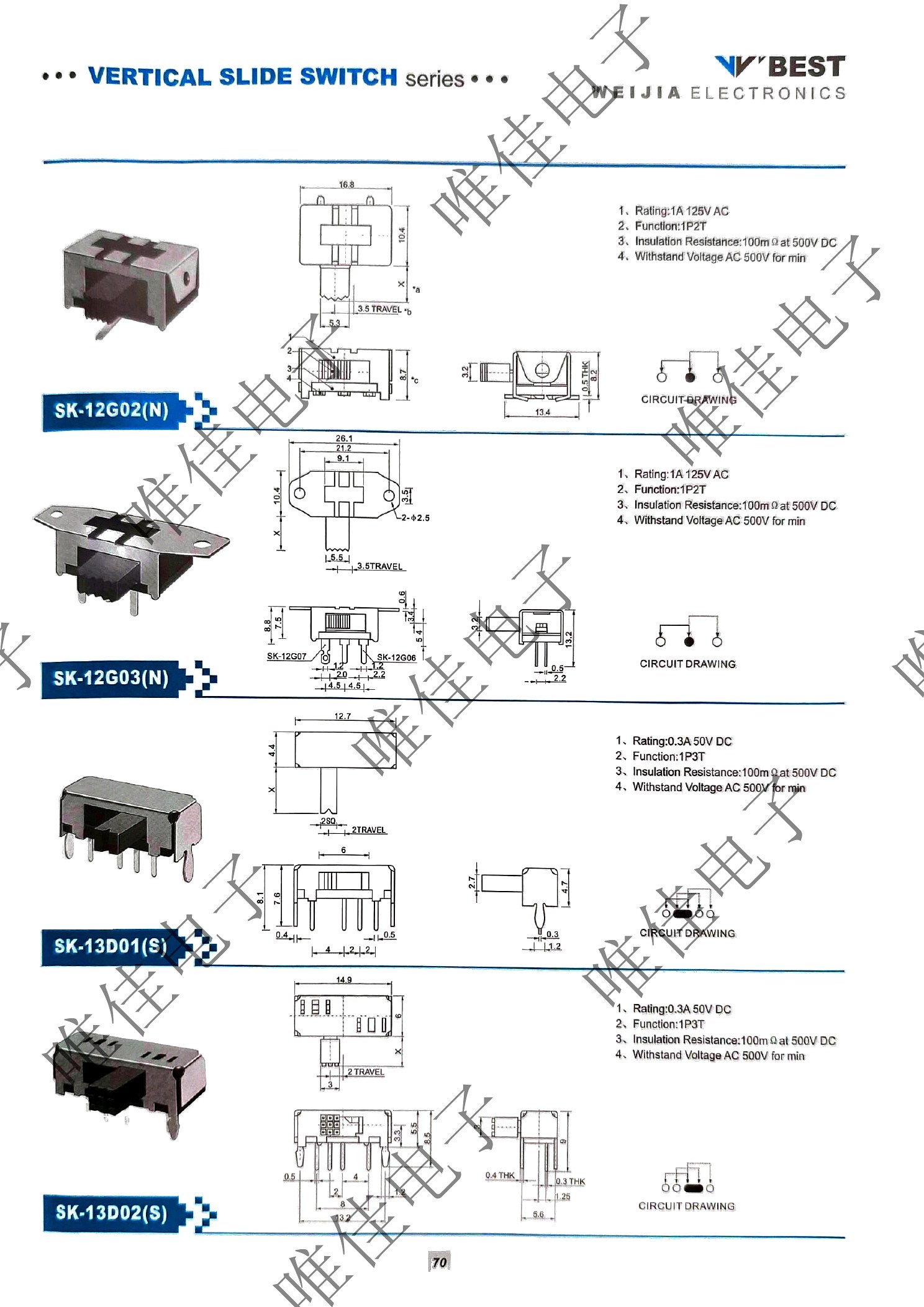

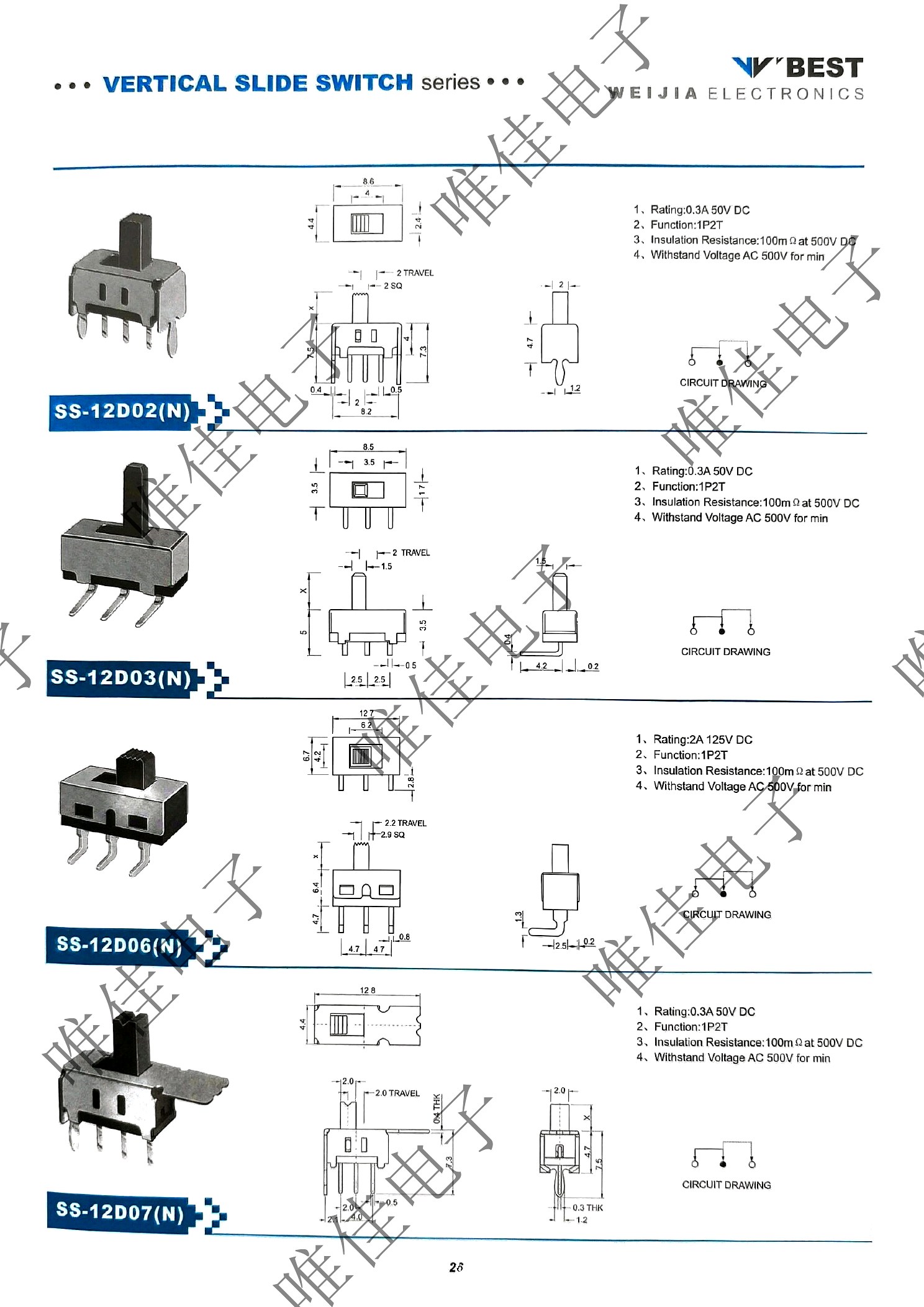

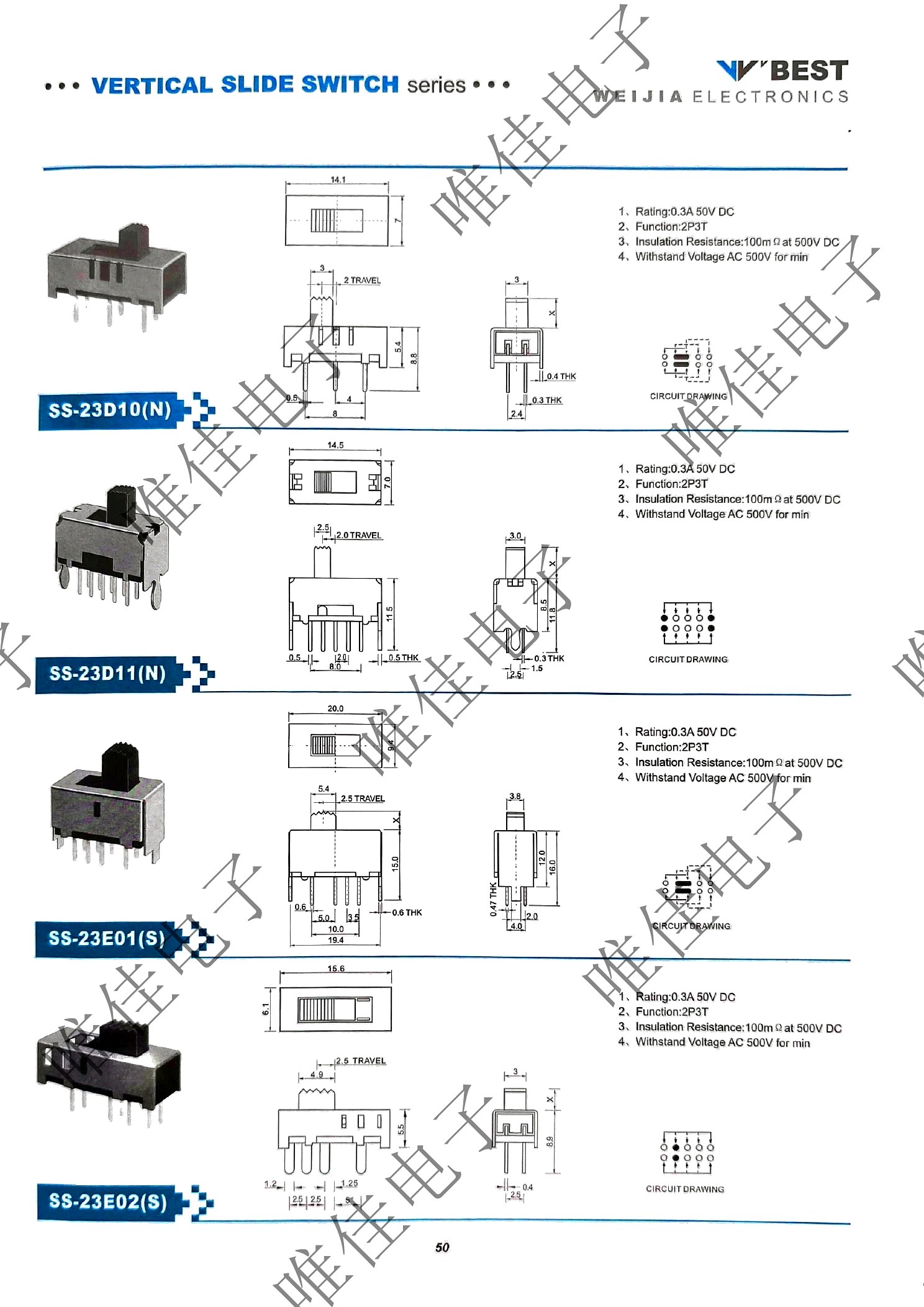

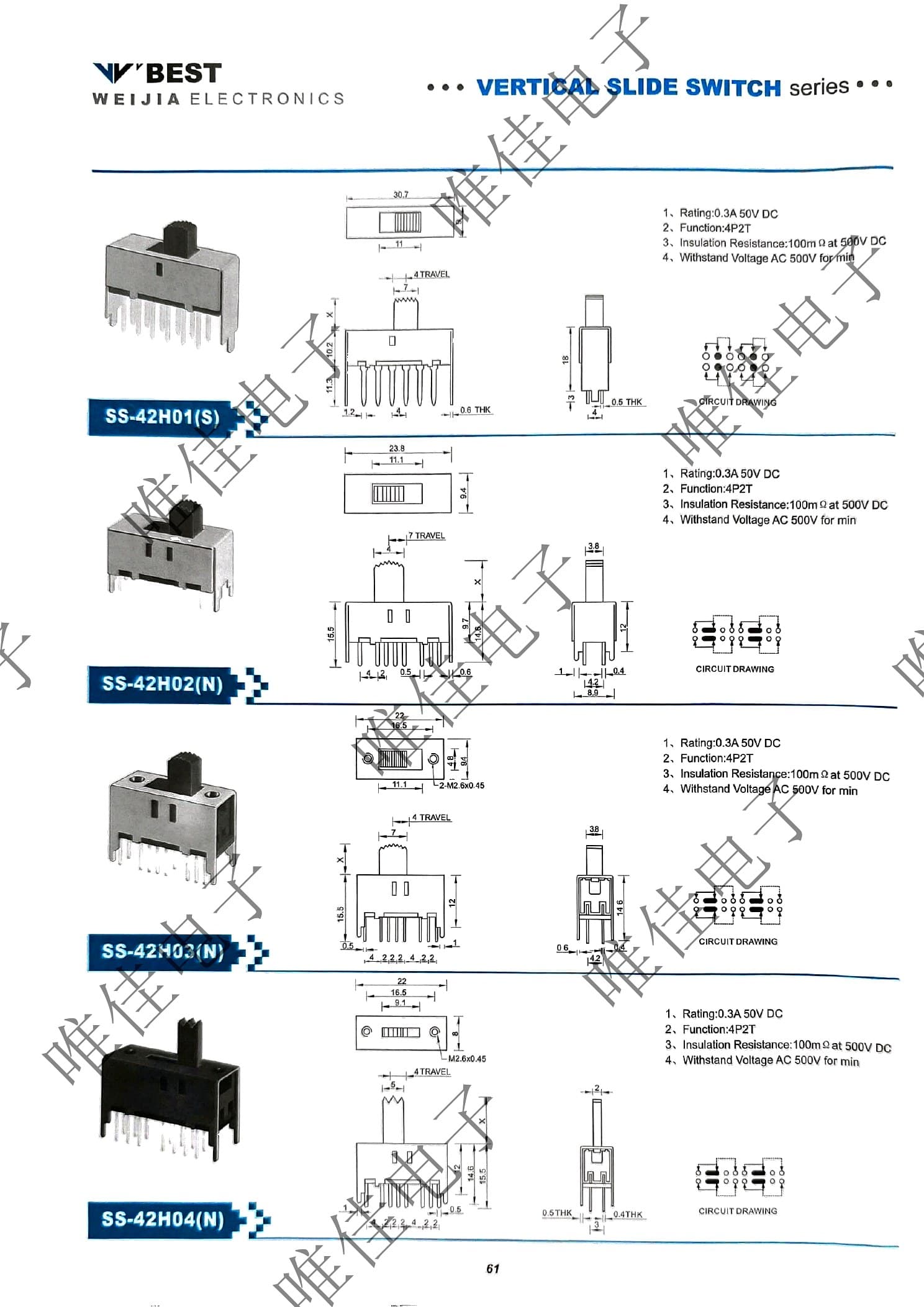

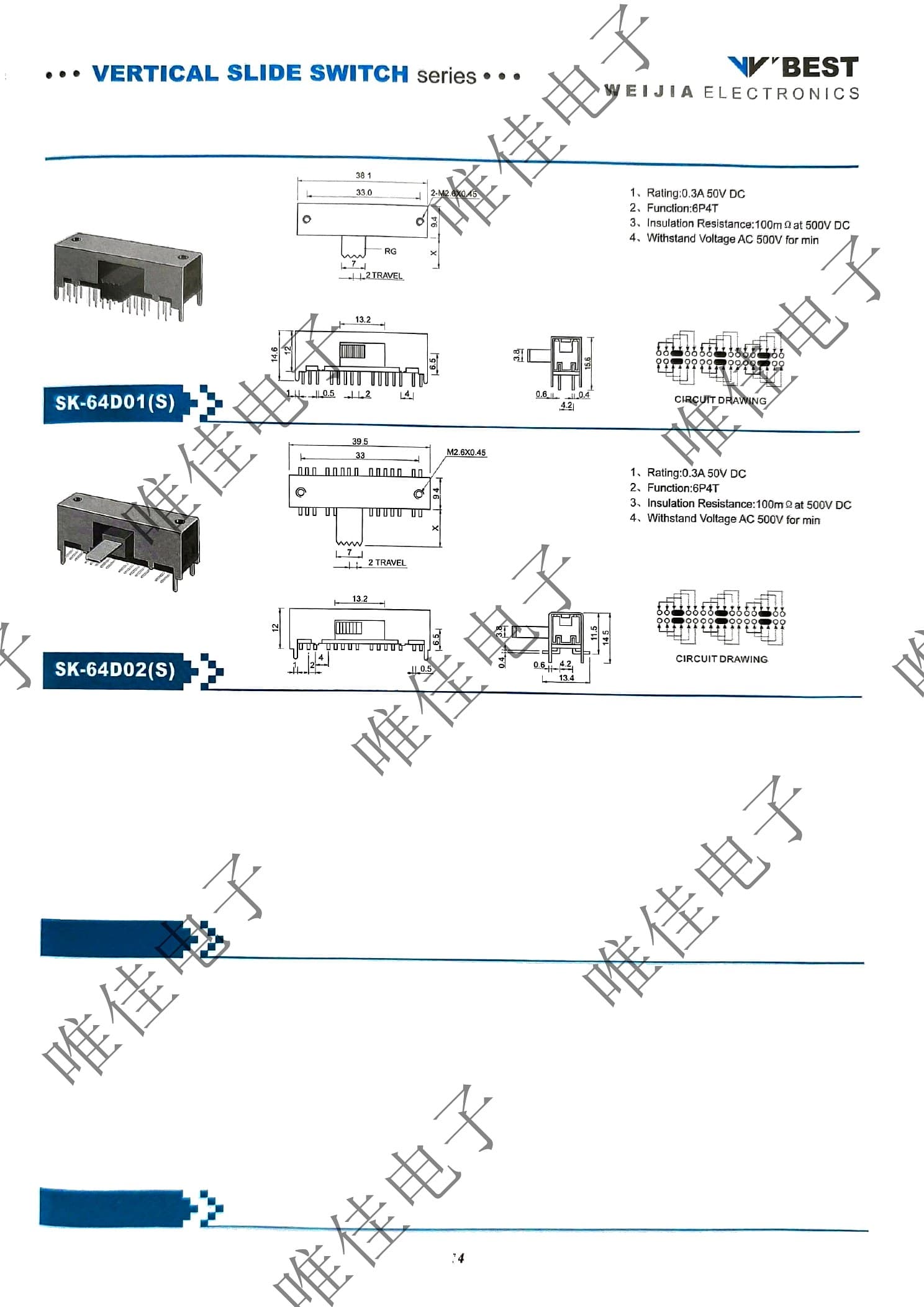

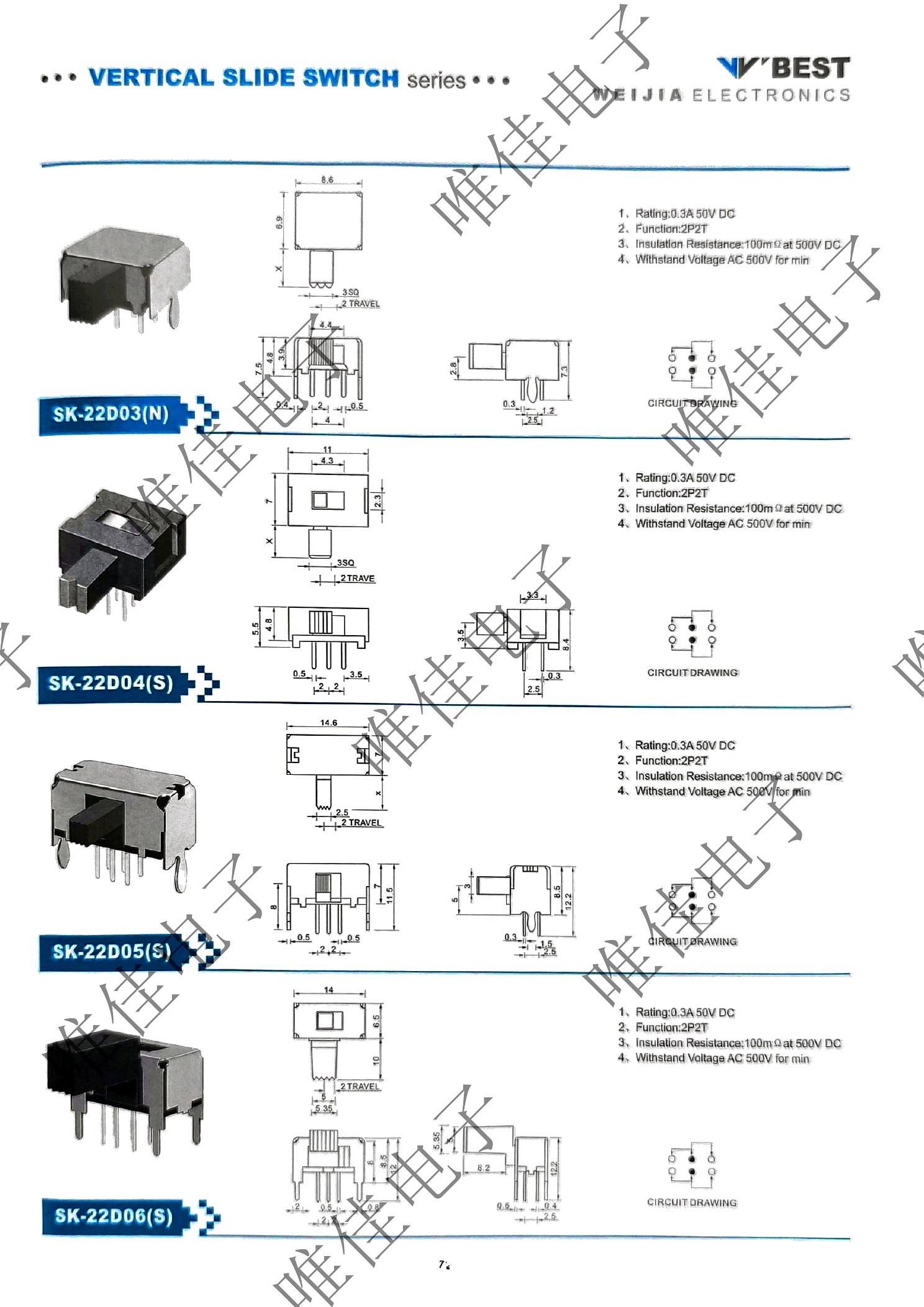

CATALOG DRAWINGS
产品手册图纸与参数表
以下资料来自唯佳产品手册，已针对网页阅读进行清晰化处理，可用于快速查看外形尺寸、PCB 孔位、电路图与参数表。
P34点击查看大图
P35点击查看大图
P36点击查看大图
P37点击查看大图
P38点击查看大图
P39点击查看大图
P40点击查看大图
P41点击查看大图
P42点击查看大图
P43点击查看大图
P44点击查看大图

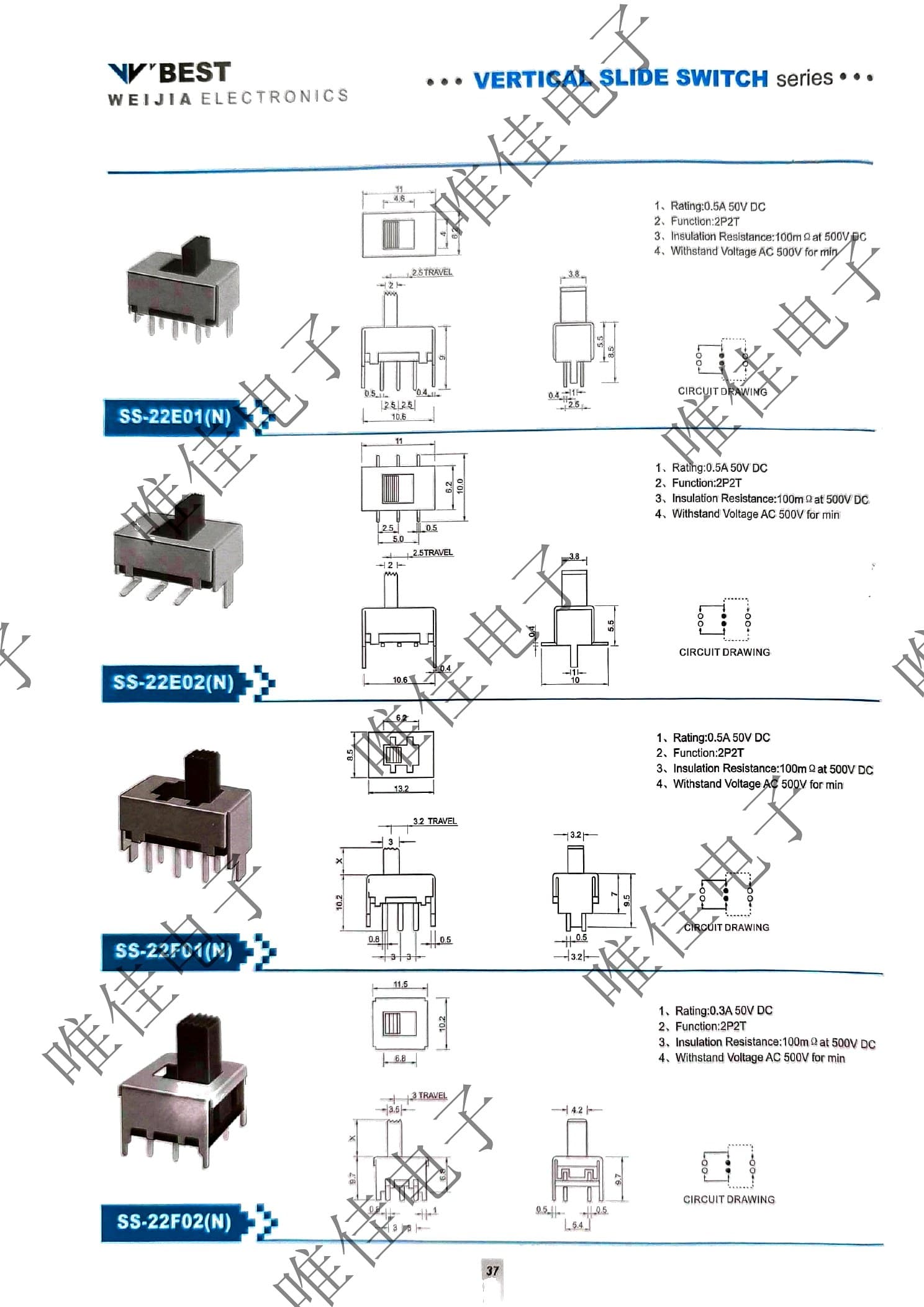

P45点击查看大图

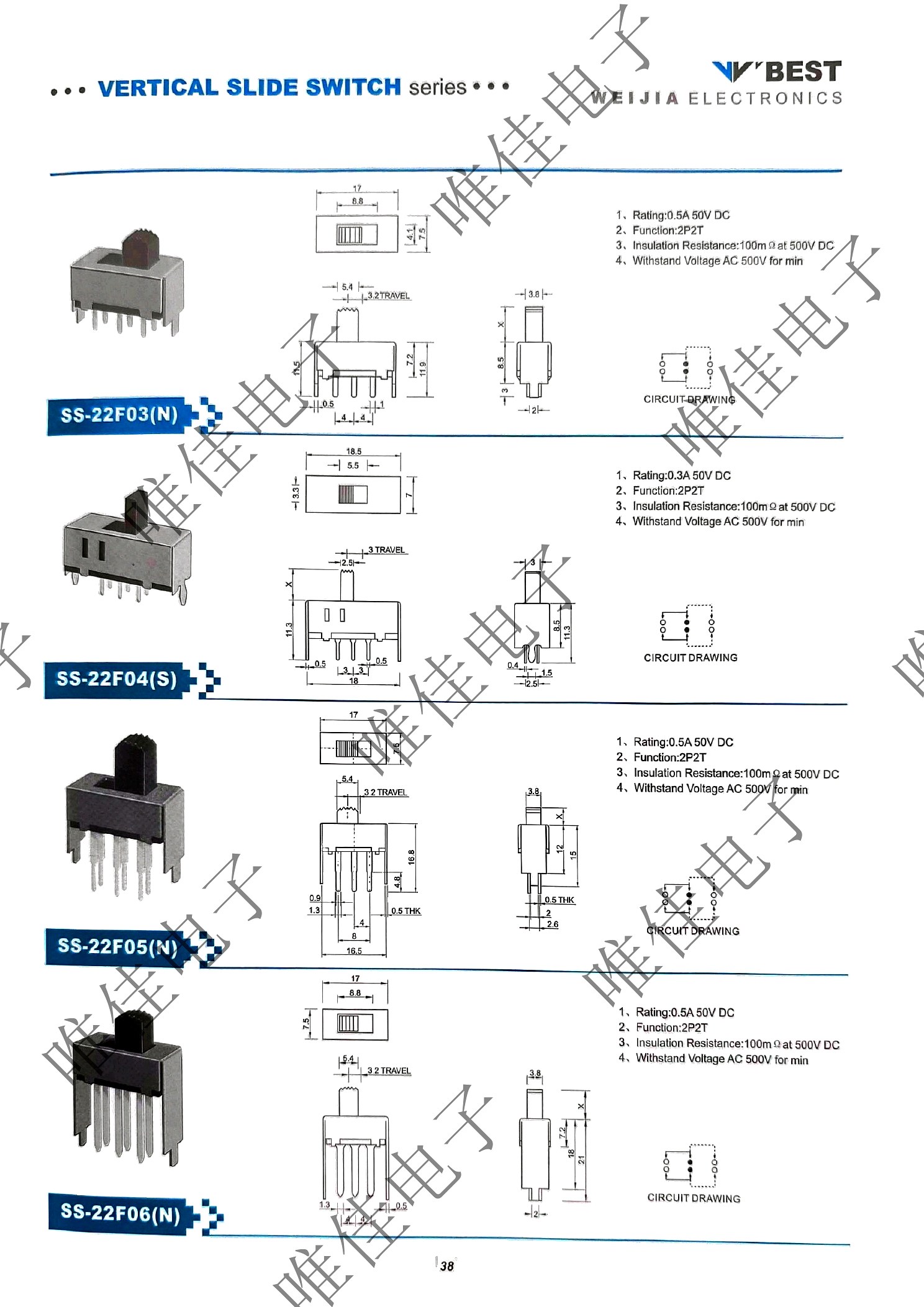

P46点击查看大图
P47点击查看大图

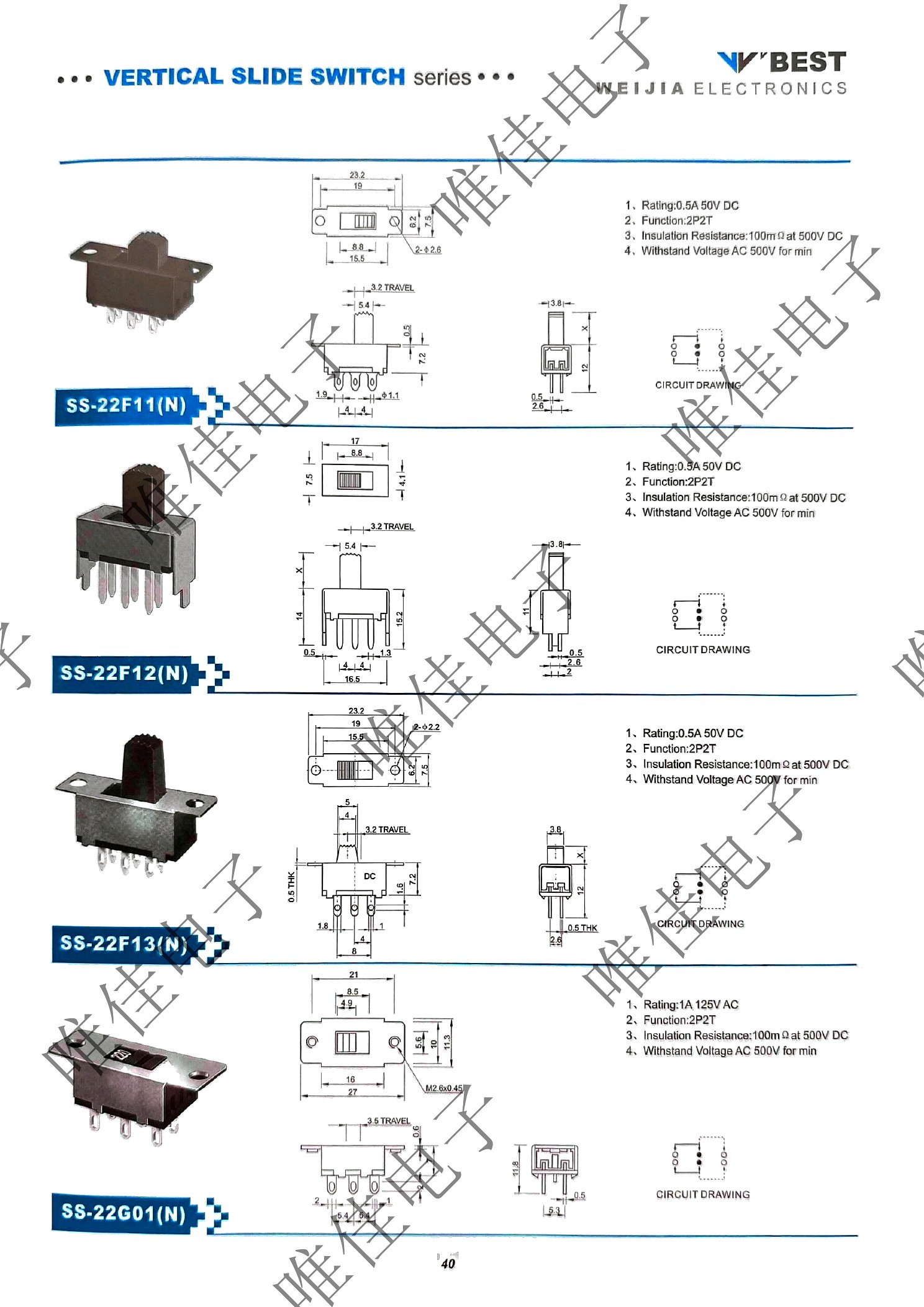

P48点击查看大图
P49点击查看大图

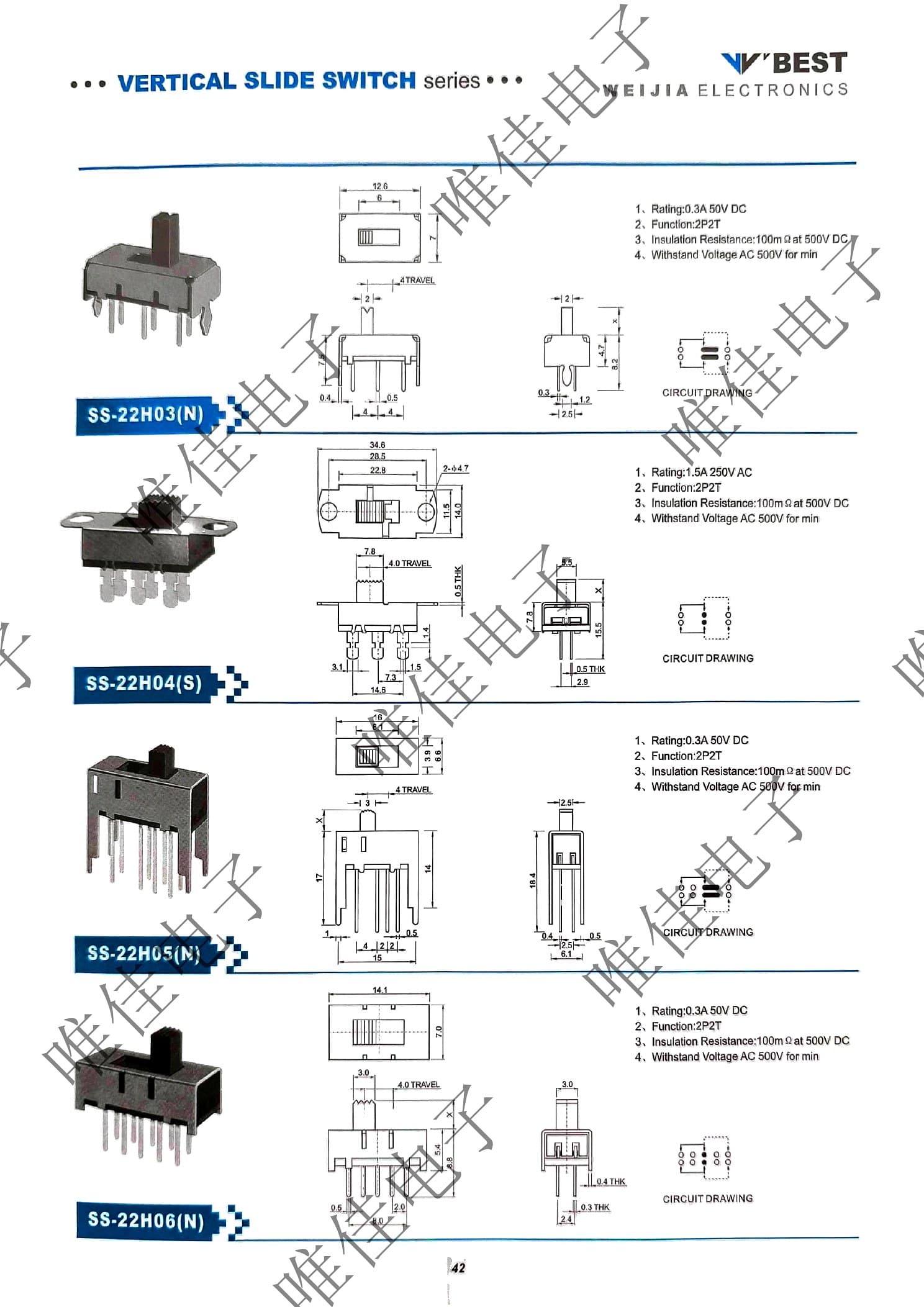

P50点击查看大图
P51点击查看大图

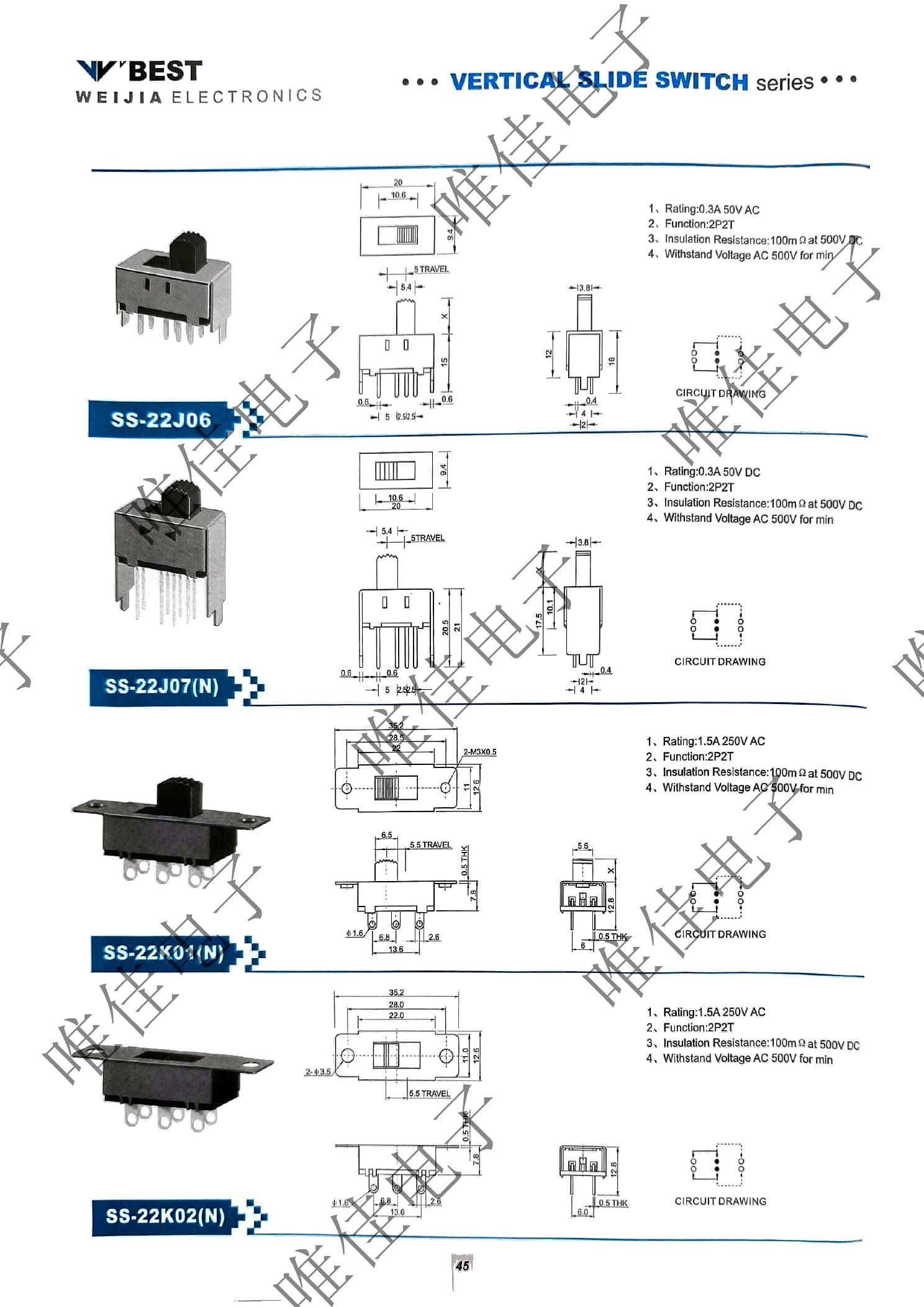

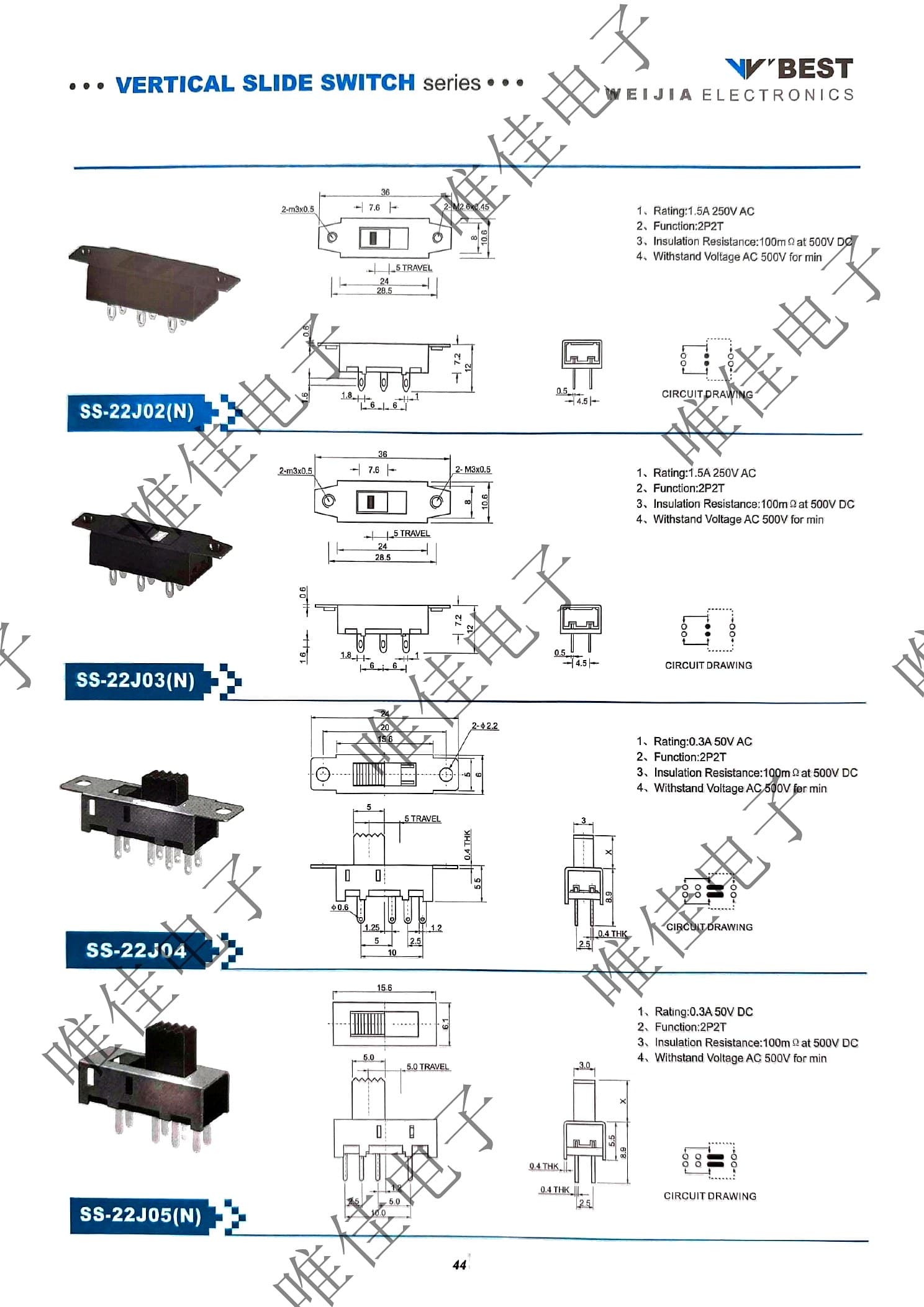

P52点击查看大图
P53点击查看大图

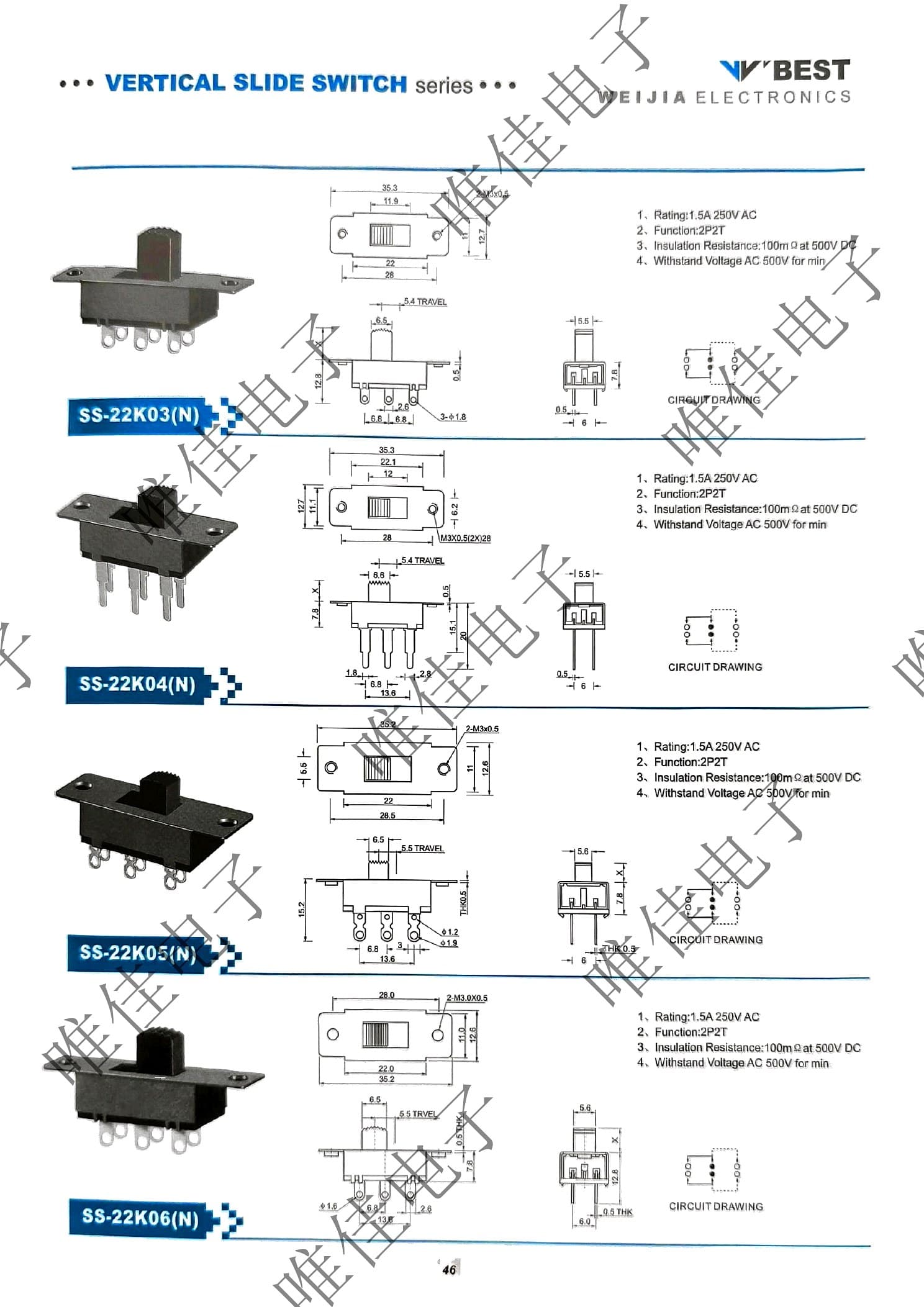

P54点击查看大图
P55点击查看大图
P56点击查看大图
P57点击查看大图
P58点击查看大图
P59点击查看大图
P60点击查看大图

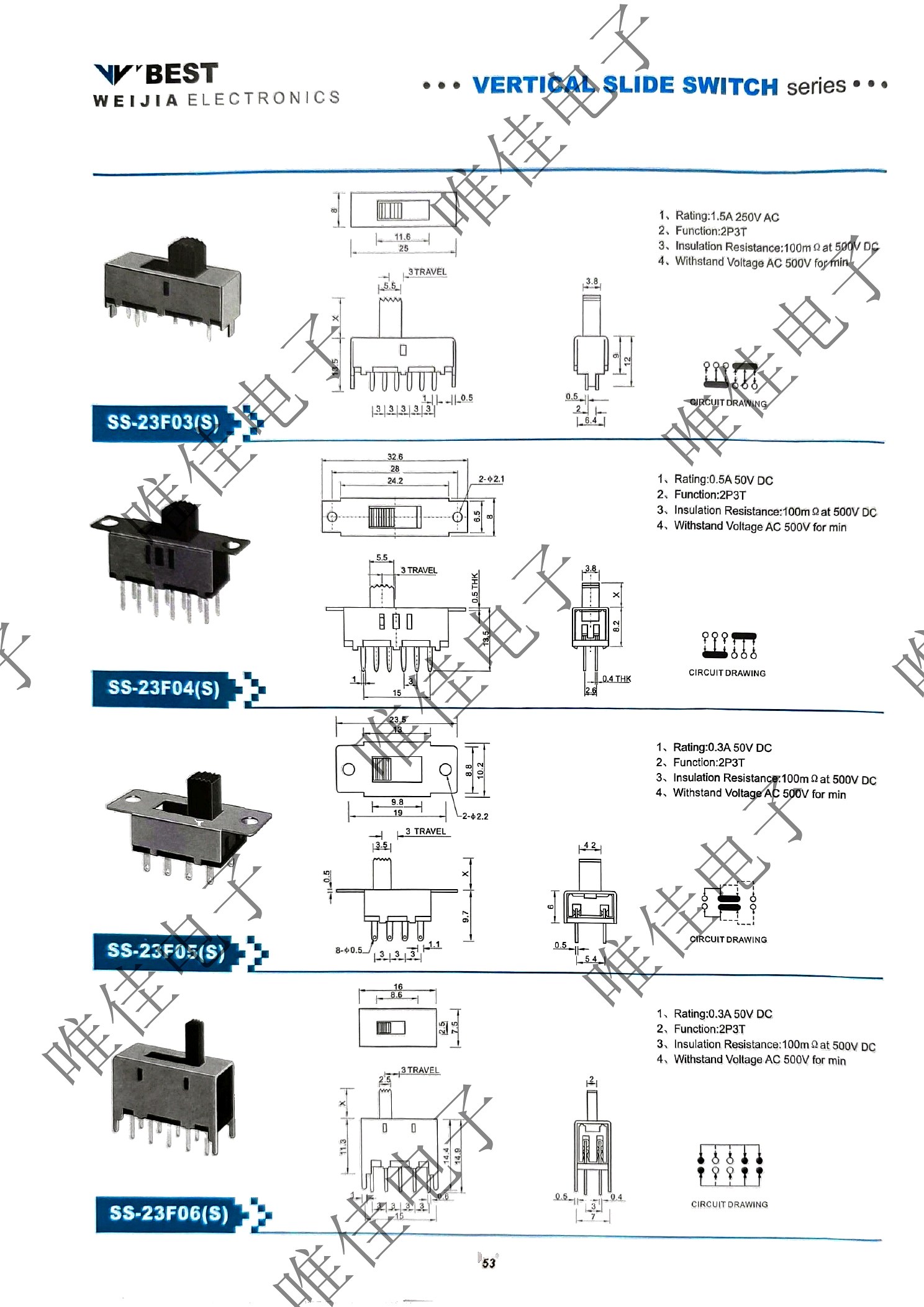

P61点击查看大图

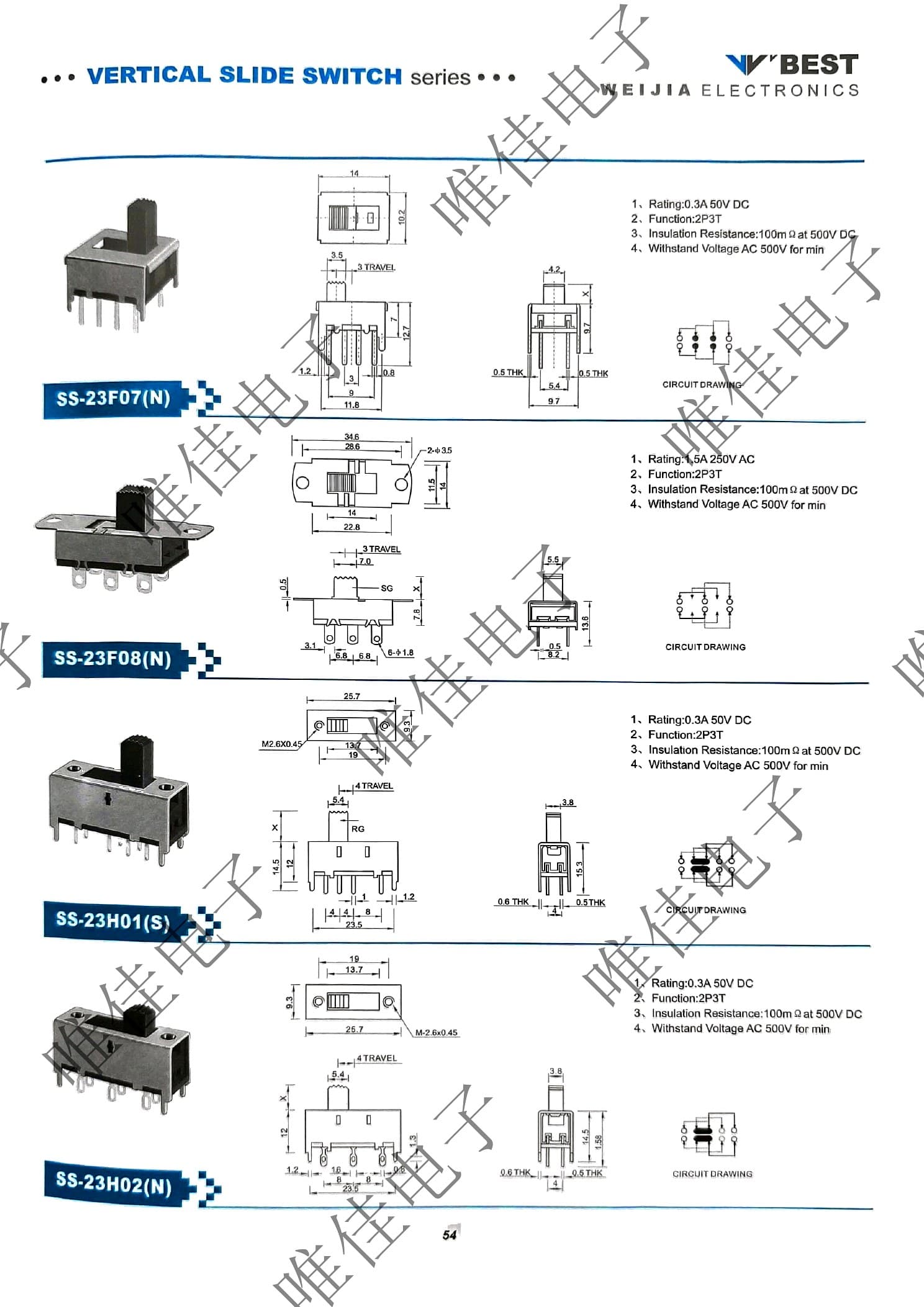

P62点击查看大图

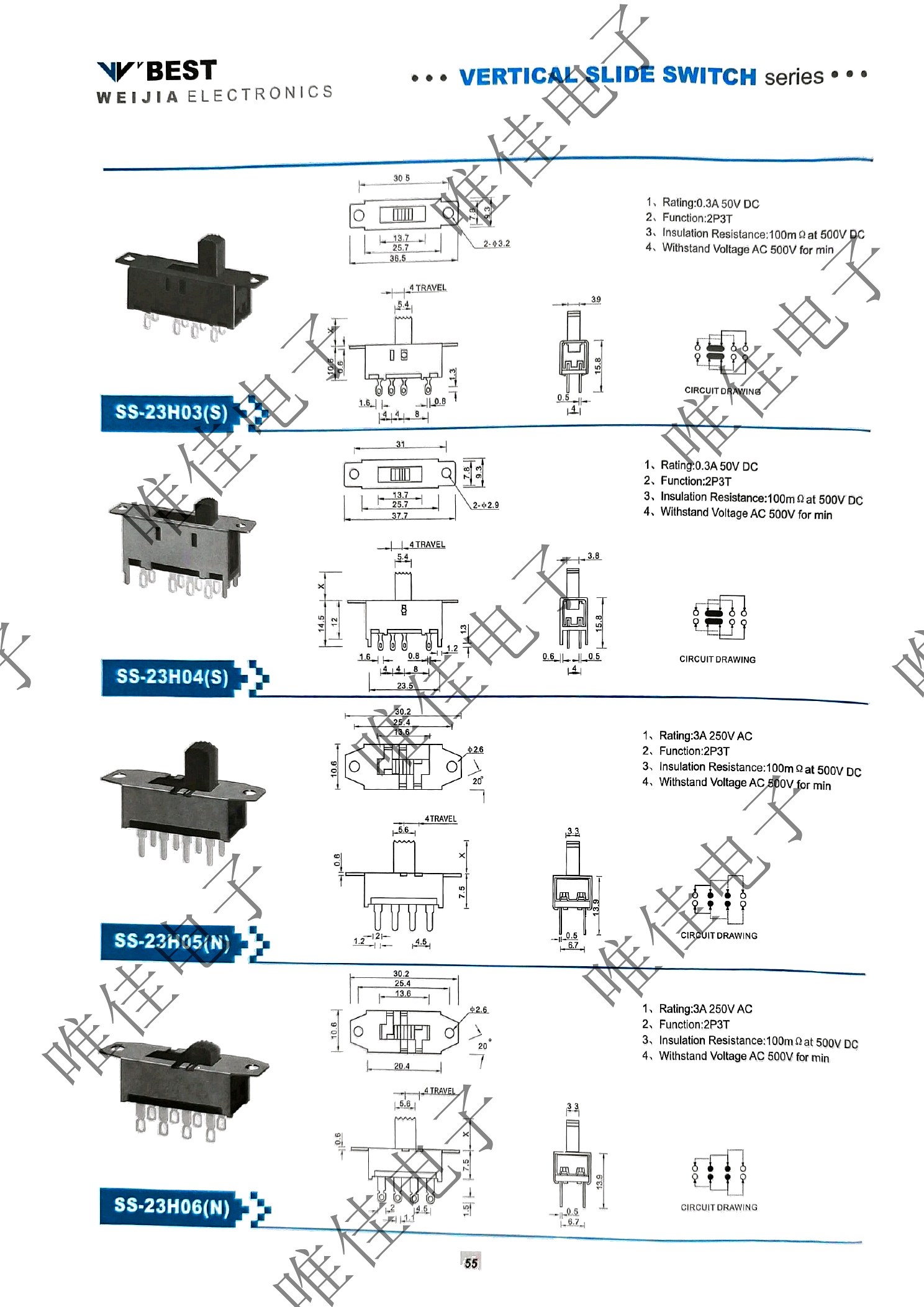

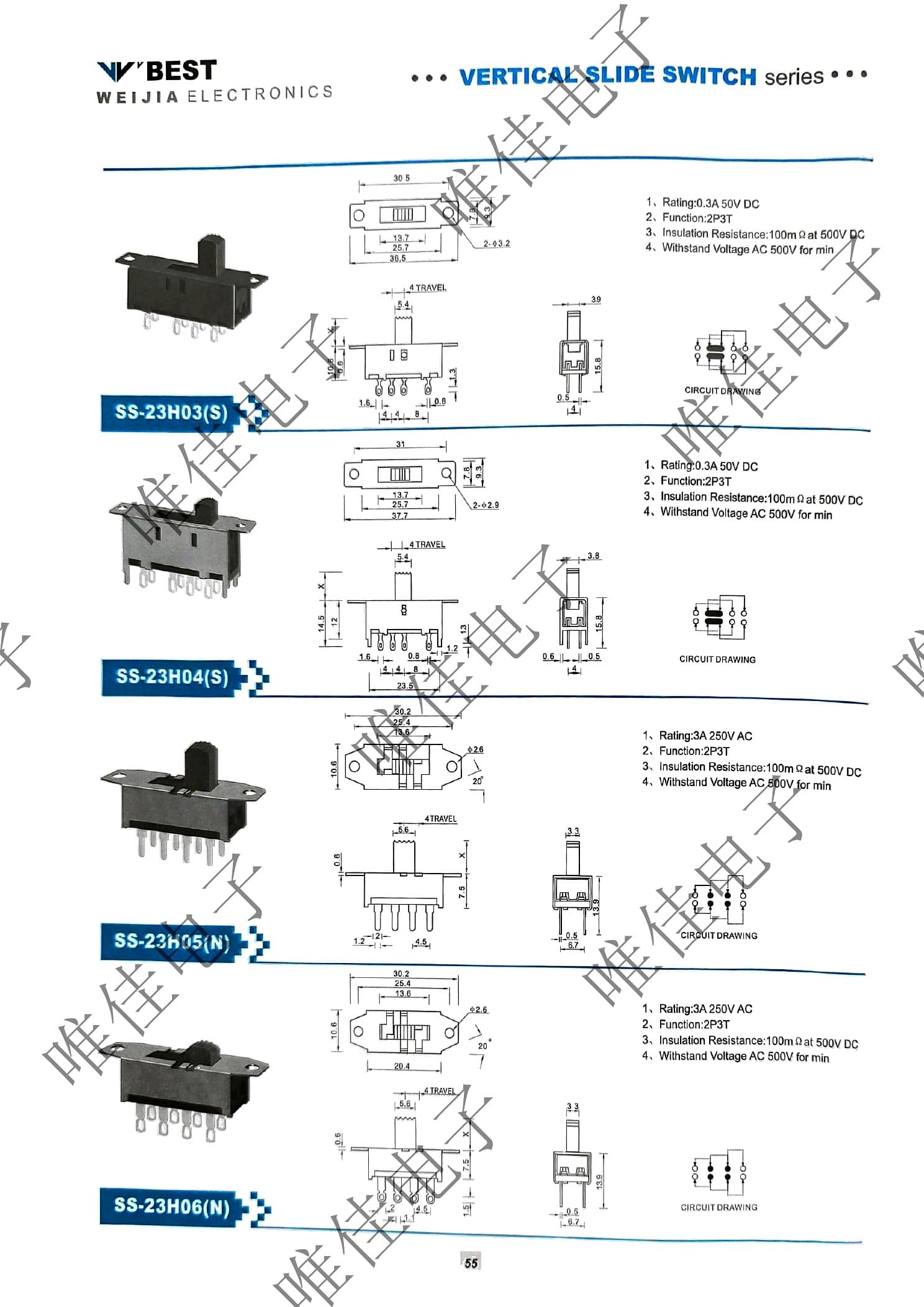

P63点击查看大图
P64点击查看大图

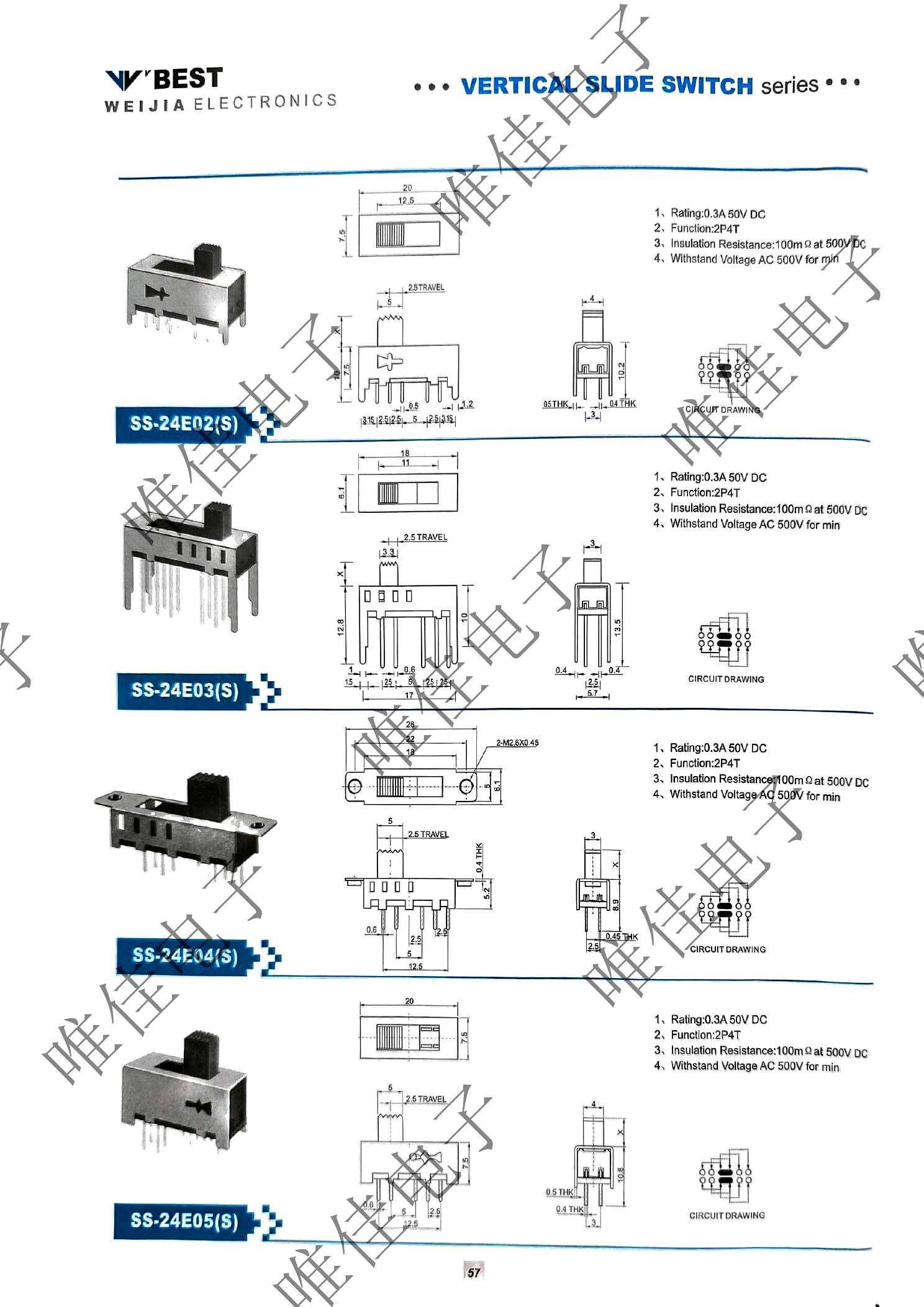

P65点击查看大图
P66点击查看大图
P67点击查看大图

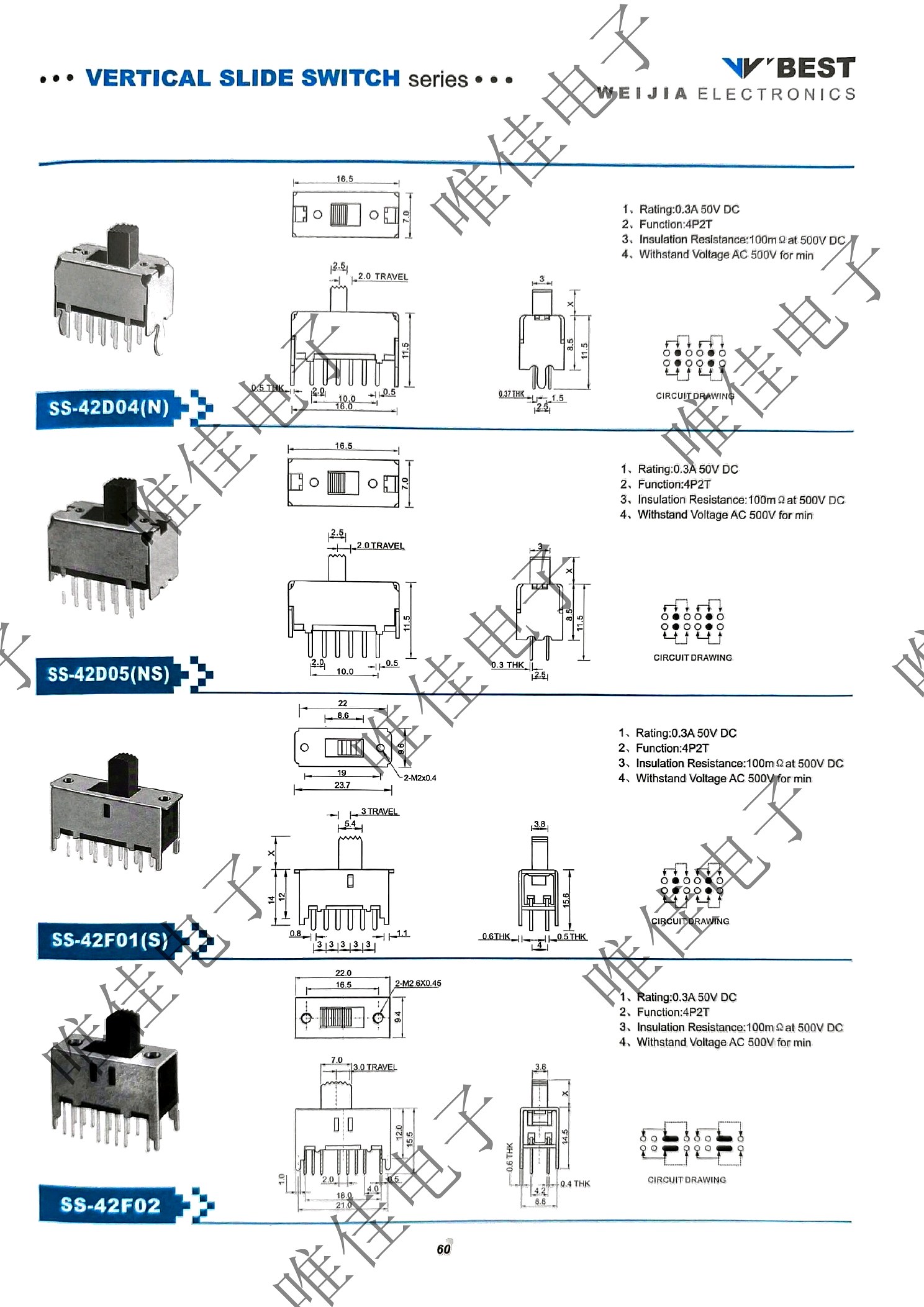

P68点击查看大图
P69点击查看大图

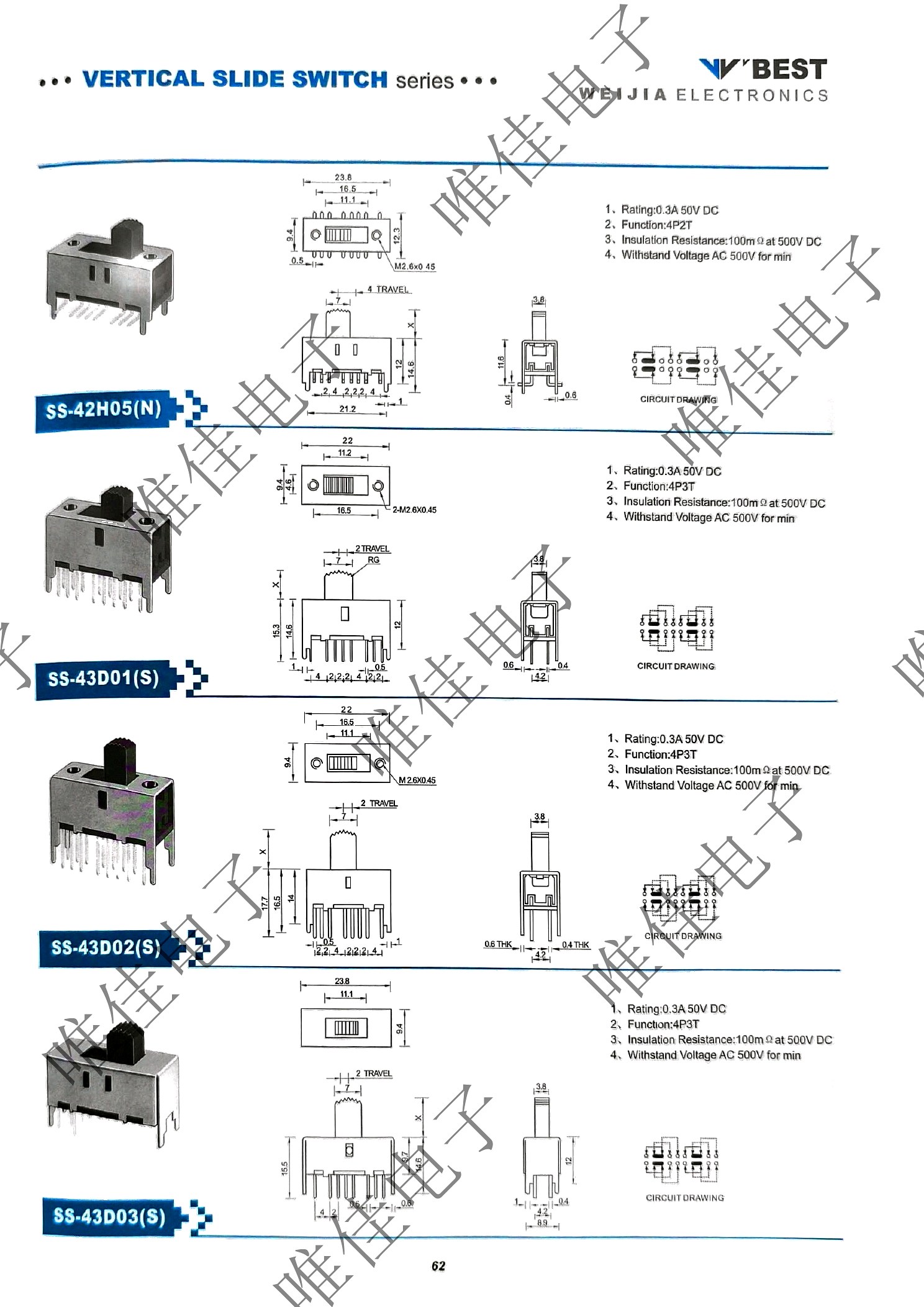

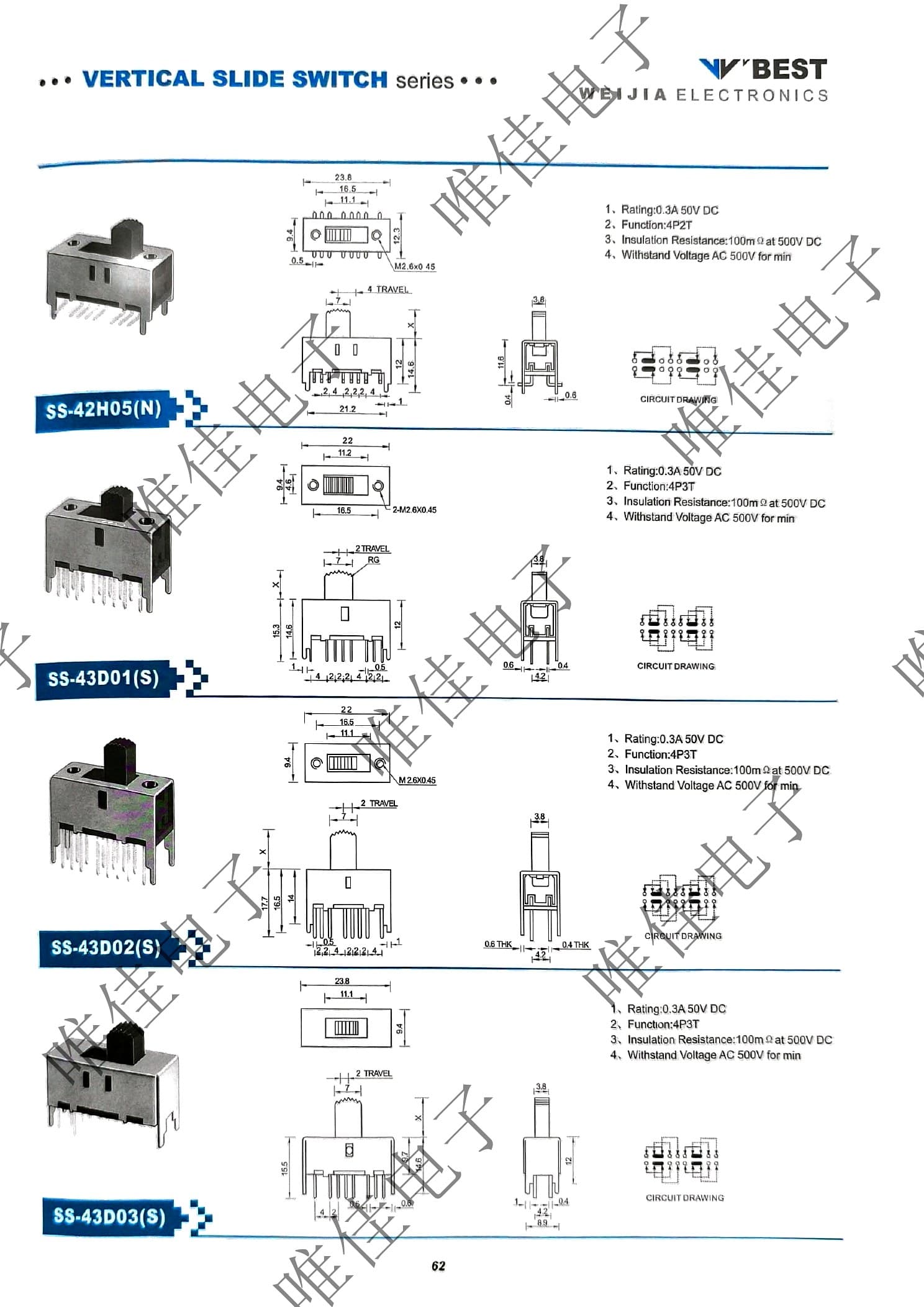

P70点击查看大图

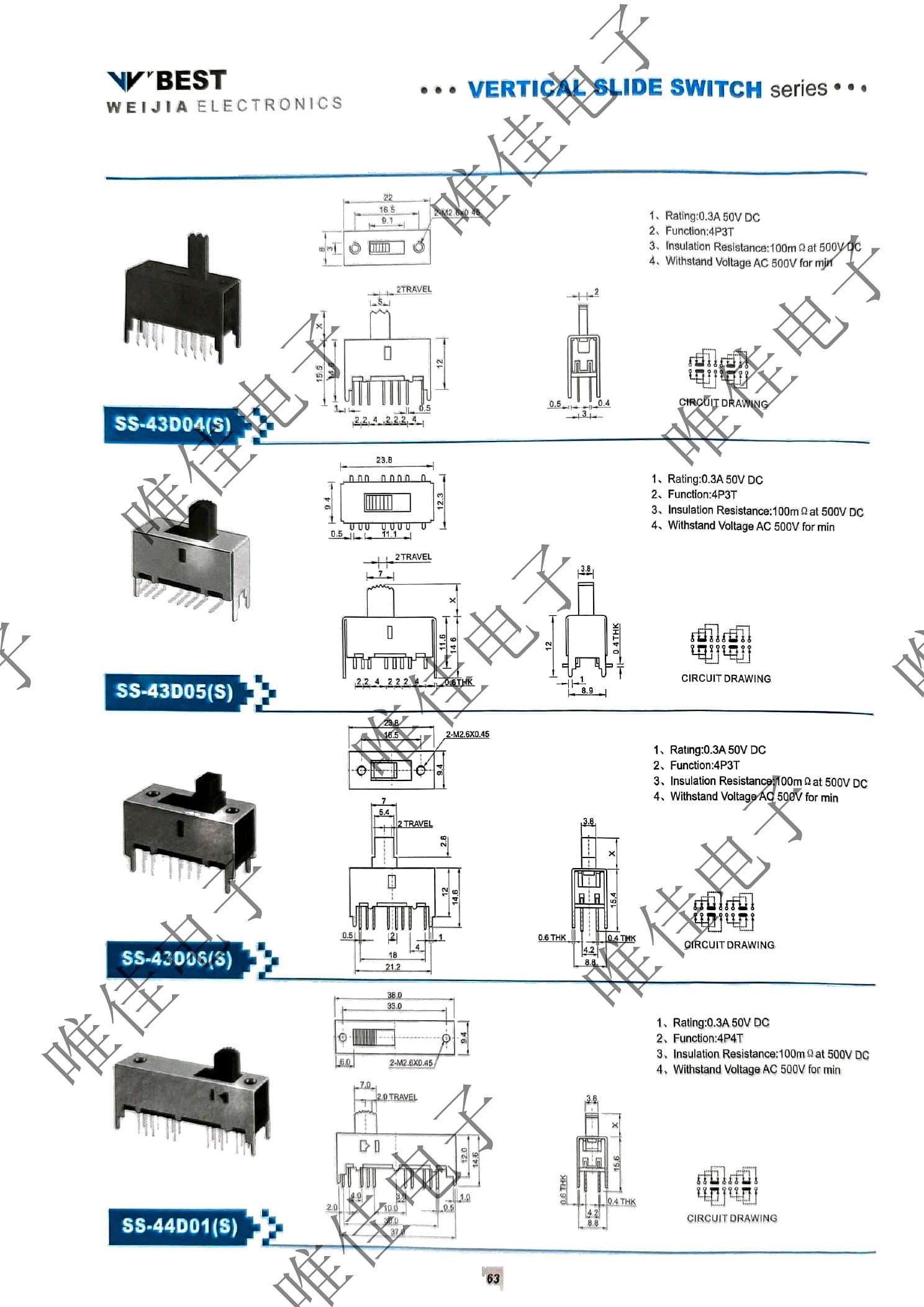

P71点击查看大图
P72点击查看大图
P73点击查看大图
P74点击查看大图
P75点击查看大图
P76点击查看大图
P77点击查看大图
P78点击查看大图
P79点击查看大图
P80点击查看大图
P81点击查看大图
P82点击查看大图
P83点击查看大图
P84点击查看大图
P85点击查看大图
P86点击查看大图
P87点击查看大图
P88点击查看大图
P89点击查看大图
P90点击查看大图
P91点击查看大图
P92点击查看大图
VERIFICATION
选型确认建议
确认PCB空间与焊接方式
确认操作力、行程与寿命
确认环境与防护要求
